一、产品特点
1、庆铃泡沫消防车采用庆铃汽车股份有限公司生产的QL5330GXFUPCZY消防车专用底盘制作而成；
2、庆铃泡沫消防车整车布局合理，器材厢、罐、泵房采用分体式结构，外型新颖协调；
3、庆铃泡沫消防车上装有美国Hale公司生产的RSD型消防泵，车顶采用法国博客PLC6000型消防炮，结构紧凑，操作维修方便。
二、产品参数
1、底盘
| 驱动形式 | 6X4 |
| 驾驶室 | 平头金属前翻 |
| 乘员室 | 2+4人 |
| 轴距（mm） | 4605+1300 |
| 最高车速 | 102km/h |
| 最小转弯直径 | ＜20.5m |
| 接近角/离去角 | 17/11度 |
| 发动机 | 直列六缸水冷增压中冷直喷式柴油机 |
| 型号 | 6UZ1-TCG40 |
| 发动机最大功率 | 257kW |
| 最大扭矩 | 1422N·m |
| 排放标准 | 国四 |
| 离合器 | 拉式膜片 |
| 变速箱 | 手动控制，9个前进挡 |
2、整车
| 外形尺寸（mm） | 9780*2500*3720 |
| 满载允许总质量（kg） | 26550 |
| 整车整备质量（kg） | 14300 |
| 乘员人数（人） | 6（含驾驶员） |
| 最大功率（kw） | 257 |
3、驾驶室及乘员室
| 结构 | 双排四门加长驾驶室 |
| 座位设置 | 乘员2+4人 |
| 设备 | 驾驶室除原车设备外，在乘员座椅下面配一个带上翻盖的储物箱，在其上面设有四个单人座椅；内嵌有4个9L空气呼吸器固定架 |
4、水泵
| 制造商 | 美国Hale公司 |
| 型号 | RSD型 |
| 压力/流量 | 1.0MPa/90L/s |
| 引水器型式 | 电动引水泵 |
| 最大真空度 | ≥85kPa |
| 引水时间 | ≤80s |
| 空气泡沫比例混合器 | |
| 型号 | Ph45X2 |
| 型式 | 手动 |
| 混合比 | 3%/6% |
5、灭火系统
| 吸水管路 | 泵房后部设有一个DN150吸水口，配有滤网及闷盖，一个带气动蝶阀的DN150进水口，用于与水罐相接。管路适当部位设有专用橡胶弹性连接装置。 |
| 出水管路 | 车身两侧各设有2个DN80常压出水口，由水泵至水罐有一台DN65球阀控制的罐注水管路，中间有橡胶连接区段。 |
| 炮管路 | 通过水罐到罐顶有一个DN125炮管路，中间有一个DN125的碟阀和专用橡胶弹性连接装置。 |
| 放余水管路 | 在管路和水泵最低处方便操作部位设有放余水旋塞，需要时候可快速放净系统中的余水。 |
| 冷却水管路 | 取力器配有一强制冷却水管路与水泵进出水管路连接，水管中配有阀门，能通过真空作业放尽管路中余水。 |
| 水泵传动系统 | 夹心式取力器：型号：YTQ800FK（夹心式循环水冷）；速比：1.375 |
| 传动轴 | 高平衡精度汽车传动轴，采用专用中间支承连接。 |
6、消防炮
| 制造商 | 法国博客 |
| 型号 | PLC6000型电动遥控水/泡沫两用炮 |
| 排量 | 在额定压力1MPa时，额定流量80L/s，流量可电动（也可收到）调节 |
| 活动范围 | 水平方向旋转角度360°，垂直方向俯仰角度-90°+90° |
| 射程 | 水有效射程70m，泡沫有效射程60m |
| 设备 | 带喷射炮头，水炮上两个手轮可供人员手动操作水炮作水平及垂直运动 |
| 操作方式 | 有线/无线遥控，可控制炮的各项动作，遥控距离150m。 |
7、液罐
| 容量（kg） | 水：10000 泡沫：2000 |
| 材质 | 优质不锈钢板304 |
| 结构 | 整体式副加梁结构，液罐与附梁采用弹性支撑柔性联接，液罐内设纵、横防荡板。 |
| 设备 | 2个入口孔，1个溢流装置，2个液位传感器，2个带DN50阀门的排污口，4个注水口。 |
| 技术要求 | 符合GA39.4-92的有关规定 |
8、副大梁
| 结构特点 |
采用优质型钢焊接而成，两纵梁间由若干横梁等强度联接，副大梁上装间采用支座高强度螺栓联接，保证了原车大梁的受力均匀，提高了大梁的使用寿命，减少了上装部件由于扭曲而造成的变形。 |
9、车厢、器材及泵房
| 材质 | Q235A优质型钢结合型材 |
| 结构 | 分体式焊接结构，器材箱在前，泵房在后；蒙皮、底板、内饰板均选用经阳极化处理的LF2防锈平铝板。 |
| 器材箱门及泵房门 | 采用轻型优质铝合金卷帘门，后泵房门为大翻门，轻便可靠。 |
| 内部结构 | 内骨架采用铝型材搭接技术，能最大限度地提高空间利用率和可变性，可根据用户器材选配各类滑动托架、拖板、抽屉以及高强度的塑料存放盒等放置器材，整个器材箱外形美观，取放器材方便。泵房尾部设有铝合金攀登梯。 |
10、脚踏板
| 位置 | 在卷帘门下方 |
| 材质 | 钢框架覆铝合金花纹板 |
| 结构 | 采用气弹簧加卷帘门锁紧，安全可靠（静载荷＞150kg） |
11、随车器材（常规器材配置）
| 序号 | 名称 | 规格 | 单位 | 数量 |
| 1 | 直流开关水枪 | QZG3.5/7.5 | 支 | 2 |
| 2 | 水带倒钩 | Fg600 | 件 | 2 |
| 3 | 水带包布 | Fp470 | 件 | 4 |
| 4 | 滤水器 | F | 支 | 1 |
| 5 | 分水器 | 件 | 1 | |
| 6 | 多功能兵工铲 | 把 | 1 |
| 7 | 干粉灭火器 | MFZL2 | 具 | 1 |
| 8 | 吸水管扳手 | Fs100~150 | 件 | 2 |
| 9 | 吸水管 | DN150X2000mm | 根 | 4 |
| 10 | 地上消防栓扳手 | FB450 | 支 | 1 |
| 11 | 地上消防栓扳手 | FBA800 | 支 | 1 |
| 12 | 消防水带16型 | ø80mm*20m | 卷 | 6 |
| 13 | 消防水带16型 | ø65mm*20 | 卷 | 6 |
| 14 | 吸水管异径接口 | ø150mm/100mm | 支 | 1 |
| 15 | 外吸液管 | DN50*2m | 根 | 1 |
| 16 | 外吸液管扳手 | FS50 | 支 | 2 |
| 17 | 空气泡沫枪 | QPL8 | 支 | 2 |
| 18 | 水带护桥 | HQ600 | 副 | 1 |
| 19 | 异径接口 | 件 | 2 | |
| 20 | 异型接口 | 件 | 2 | |
| 21 | 消防尖斧 | GFJ815 | 把 | 1 |
| 22 | 集水器 | JII150/80 X | 件 | 2 |
| 23 | 无线遥控消防水炮 | Montmirail DC | 门 | 2 |
| 24 | 高倍数泡沫发生器 | MISTRAL DN-500 | 台 | 2 |
| 25 | 双倍数泡沫枪 | QPL8/0.6 | 支 | 2 |
| 26 | 底盘工具及附件 | 套 | 1 |

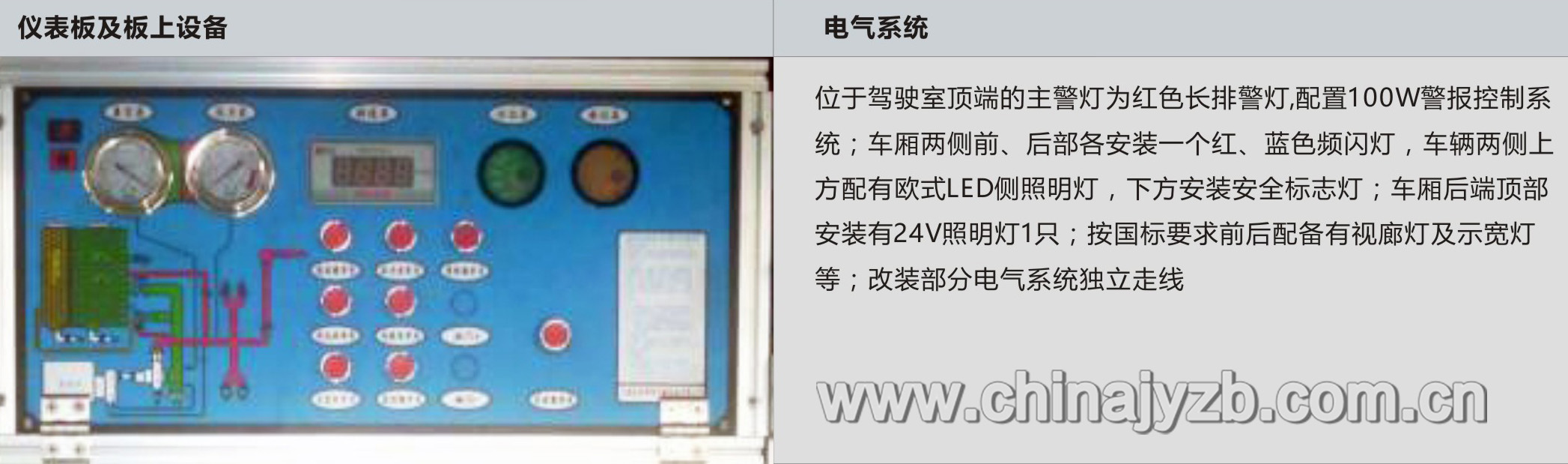

12、仪表板及电气系统

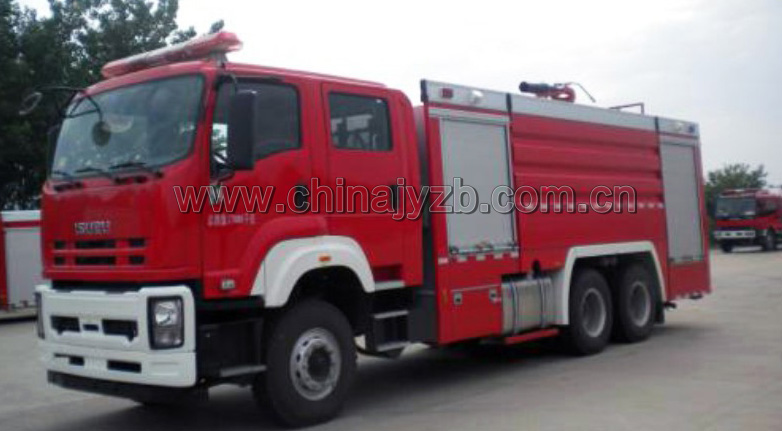

三、产品图片
.
四、适用范围
消防救援、地震救援、矿山救援、石化电力、抢险救援、突发事件救援、化学事故救援
洽购本产品，请致电0592-5686806，网址：www.chinajyzb.com.cn
