一、产品简介：

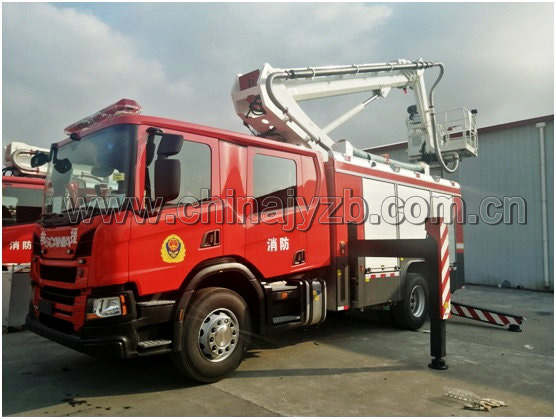

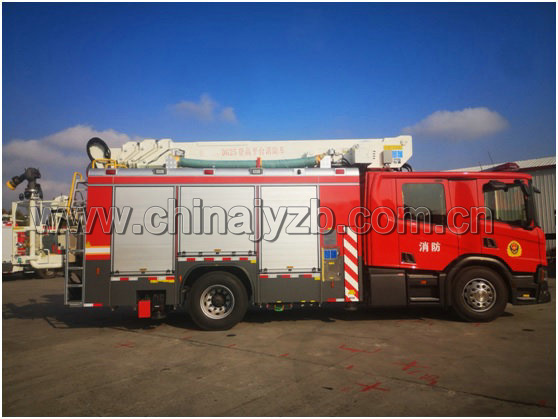

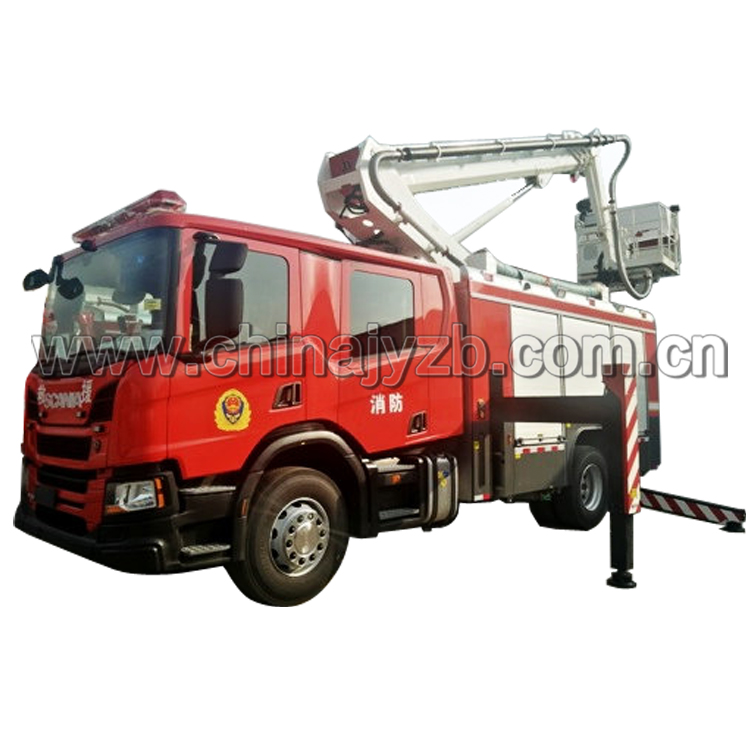

本产品是采用SCANIA P320底盘的一台登高平台多功能主战消防车，其中：

1、举升机构

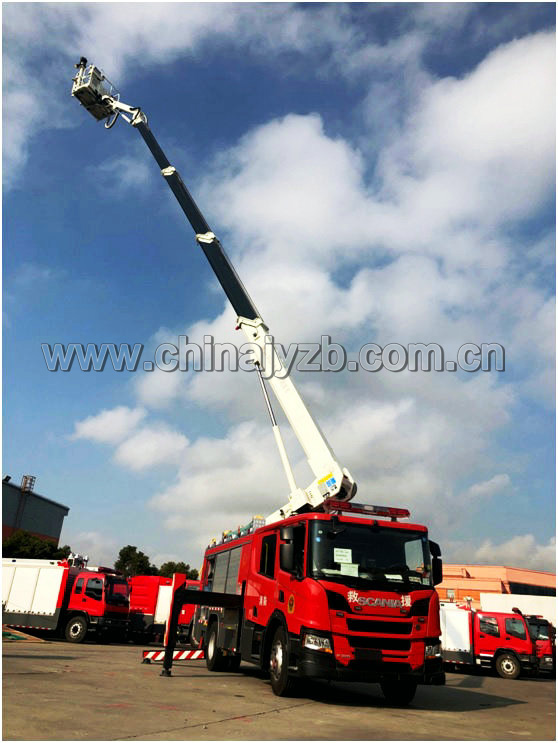

举升机构由一节主臂+四节伸缩臂+一节小臂结构组成。主臂采用内凹形式，回收时，带动组伸缩臂体前移动并内置于主臂体中，减小整车长度、高度尺寸，提高车辆通过性能和转弯性能；举升时，主臂向上主幅，提高臂体作业高度，增强臂体下探作业能力。

2、工作平台

工作平台采用高强度型铝合金焊接而成。工作平台内设置操作控制台；前方设有可折叠辅助平台，形成过桥，方便人员进出工作平台；工作平台前方左侧设有电控消防炮；工作平台下面设有自保喷淋系统；工作平台前方、左右和下部均设有防碰撞装置，确保工作平台作业安全；工作平台装备多功能支柱，可安装多种功能附件，可扩展车辆的高空救援功能；工作平台设有载荷称重和超载报警装置；工作平台设有大功率LED照明灯，可为夜间作业提供高空照明

工作平台调平采用高精度调平传感器、电脑控制器、调平油缸的闭环电液比例调平系统，确保工作平台在作业过程中始终保持水平状态，同时设置了应急手动调平装置。

3、回转装置

转台部件采用高强度HG70钢板焊接制成，采用由于采用专利臂体结构，将传统的转台结构改设计为外形小的转台回转结构和可实现翻转的折臂二部分组成，既可在回收时保持最低的整车高度，又可在作业时增加作业高度。

转台回转机构采用大扭矩液压马达经蜗轮蜗杆减速机减速，再经小齿轮与回转支承的齿圈啮合，可以驱动整个上车部分做360°回转，在回转机构中配有常闭式制动器，保证上车部分在工作时能够可靠地制动；大型回转支承将转台机构与下车部分联于一体；中心回转接头将下车电信号、液压动力，消防水流引到上车，是上下车电液传送的枢纽，满足转台连续回转的需求。

4、副车架

采用大箱型结构，采用高强度钢板焊接而成，强度大、刚性好；设有前H后X型支腿，在作业时承载整车的重量。

支腿具有自动调平与手动调平两种模式，调平精度高、调平速度快。

5、电气系统

整机采用电液比例控制，主要电气元件采用原装进口配套，可靠性高。全车共有四处操作台：支腿操作台，对车辆的水平支腿和垂直支腿进行控制；水路控制台，对消防系统供水、水泵加压等进行控制；上装操作分为下车操作台和工作平台操作台，可实现转台回转、主臂变幅和伸缩、折臂变幅操作以及消防水炮的控制，另外消防水炮可通过无线遥控操作盒进行控制。在下车和工作平台的操作台之间设有线对讲装置。

二、主要参数和配置

1、整车

2、底盘

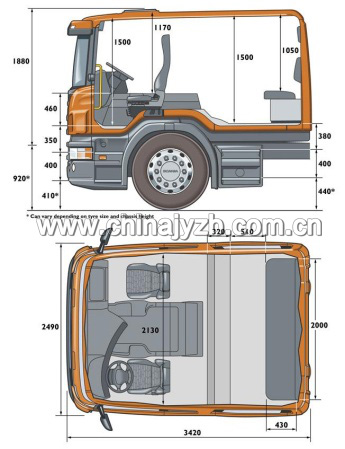

3 驾驶室配置

4 取力器配置

1）采用变速箱双取力器

1型号：Chelsea 870/D，转速为发动机转速的1.38倍，旋向同发动机，扭矩476NM。

2型号：Chelsea 280/C，转速为发动机转速的1.03倍，旋向同发动机，扭矩529NM。

2）安装有强制水冷系统

5、消防系统

5.1水液罐

5.2消防管路

6.液压举升系统

6.1支腿部分：

6.2转台部分：

1）转台部件采用高强度HG70钢板焊接制成。

2）转台安装中心回转接头，可实现转台360度连续回转。

6.3臂体部分

臂架形式为一节主臂+四节伸缩臂+一节小臂，采用HG70高强度钢焊接而成，

6.4、工作斗部分

6.5、液压系统

1） 串联柱塞液压油泵

2） 支腿控制阀

3） 臂架控制阀

4） 平衡阀及液压锁

7.水路系统

7.1消防泵

安装方式：采用后置式离心水泵，防腐蚀，可用于常压水操作。

控制面板：采用触屏式消防泵操作面板，面板包含有压力表、真空压力表、泵流量控制器，真空表提供正负压，正压大于2兆帕；

水泵带冷热交换功能，避免发动机过热或水泵冻结。

水路系统可持续工作6小时以上。

水泵吸程: 7米 (真空度: 90%) ，符合国家标准；

7.2消防炮

7.3泡沫比例混合器

8、器材箱

9、电气系统

采用电液比例控制和智能化电脑控制。

三、适用范围：

消防救援、矿山救援、抢险救援、化学事故救援
