一、产品特点
JDX5130TXFJY98/W5抢险救援消防车采用庆铃汽车股份有限公司生产的QL1180XMFRY型底盘（国IV排放）改制而成。装备了徐州徐工随车起重机有限公司生产的SQ5ZK2型随车起重机、杭州天铭生产的FEW-16500型绞盘、星际控股集团有限公司生产的SG65-41000G型升降照明系统、滨松EH3135（本田动力）发电机等照明及抢险装备。整车结构和布局合理，操作和维修简便，用于处理紧急事故。
其车型的造型、结构、检修系统的性能等均能达到国外同类进口车辆水平及寿命要求。
二、产品参数
1、底盘
庆铃JDX5130抢险救援消防车底盘
| 驱动形式 | 4*2 |
| 驾驶室 | 改装双排座（1+1+4），后排加装四具空气呼吸器架 |
| 轴距 | 4500 mm |
| 最大允许总质量 | 18000 kg |
| 最高车速 | 105 km/h |
| 最小转弯直径 | ＜15 m |
| 发动机型式 | 直列六缸、水冷、增压中冷、高压共轨、电控 |
| 发动机型号 | 6HK1-TCL |
| 发动机最大功率 | 177 kW |
| 最大扭矩 | 706 N·m |
| 排放标准 | 国V |
| 离合器 | 单片、干式、螺旋弹簧 |
| 变速器型号 | MLD-6Q |
| 变速器型式 | 机械式 |
2、整车
| 外形尺寸 | 8405*2465*3400 |
| 满载允许总质量 | 12700 kg |
| 整车整备质量 | 12250 kg |
| 乘员人数 | 6人（含驾驶员） |
| 最大功率 | 1777 kw |
| 救援器材数量 | 98件 |
3、升降照明系统
升降照明系统由本田EH3135发动机、4*1.0kW主照明灯、升高约为8m（离地）的气动升降系统、2*500W移动照明灯组、220V/30m移动线盘、380V/50m移动线盘、电器控制柜等组成，可为夜间事故救援现场提供照明、供电等服务。
①发动机
| 额定输出功率 | 13.5 kVA |
| 最大输出功率 | 14.5 kVA |
| 功率因素 | 0.8 |
| 电压 | 380/220 V |
| 电流 | 每相16.5 A |
| 频率 | 50 HZ |
②升降照明系统
| 举升高度 | 6.5 m |
| 离地高度 | ≥7.6 m |
| 控制系统工作电压 | Dc24 V |
| 灯具工作电压 | 220 V |
| 灯具功率 | 4*1000 W |
| 灯具水平旋转角度 | 380° |
| 灯具垂直旋转角度 | 330° |
| 灯管光通量 | 220000 lm |
4、牵引系统
| 电压 | 24 V |
| 单绳最大牵引力 | 73 kN |
| 牵引绳长度 | ≥25.5 m |
| 牵引绳直径 | 10.2 mm |
| 安装部位 | 前保险杠处 |
5、随车起动机
副大梁：采用优势刚焊接而成，两纵梁间由若干横梁等强度联接。
副大梁与上装间采用支座高强度螺栓联接。
| 起重能力 | 10.5 t·m |
| 最大额定起重重量 | 5000 kg |
| 最大工作幅度 | 8.01 m |
| 回转角度 | 370° |
| 工作半径 | 大于7.75 m |
| 支腿跨距 | 5.21 m |
| 起重机自重 | 2035 kg |
6、器材箱
| 材质 | Q235A优质型钢结合组合金型材 |
| 结构 | 焊接、搭接结构，蒙皮、底板、内饰板采用防锈平面铝板； |
| 踏板踩踏面、车厢顶板采用花纹铝板，所有铝板均采用阳极氧化处理。 | |
| 器材厢门 | 采用轻型优质铝合金卷帘门，轻便可靠 |
| 内部结构 | 内骨架为采用铝型材搭接技术，能最大限度地提高空间利用率和可变性； |
| 材架、抽拉板、旋转架以及高强度的塑料存放盒等，该结构从空间的利用率， | |
| 外形美观，取放器材的方便程度上都达到了国外先进水平。 |

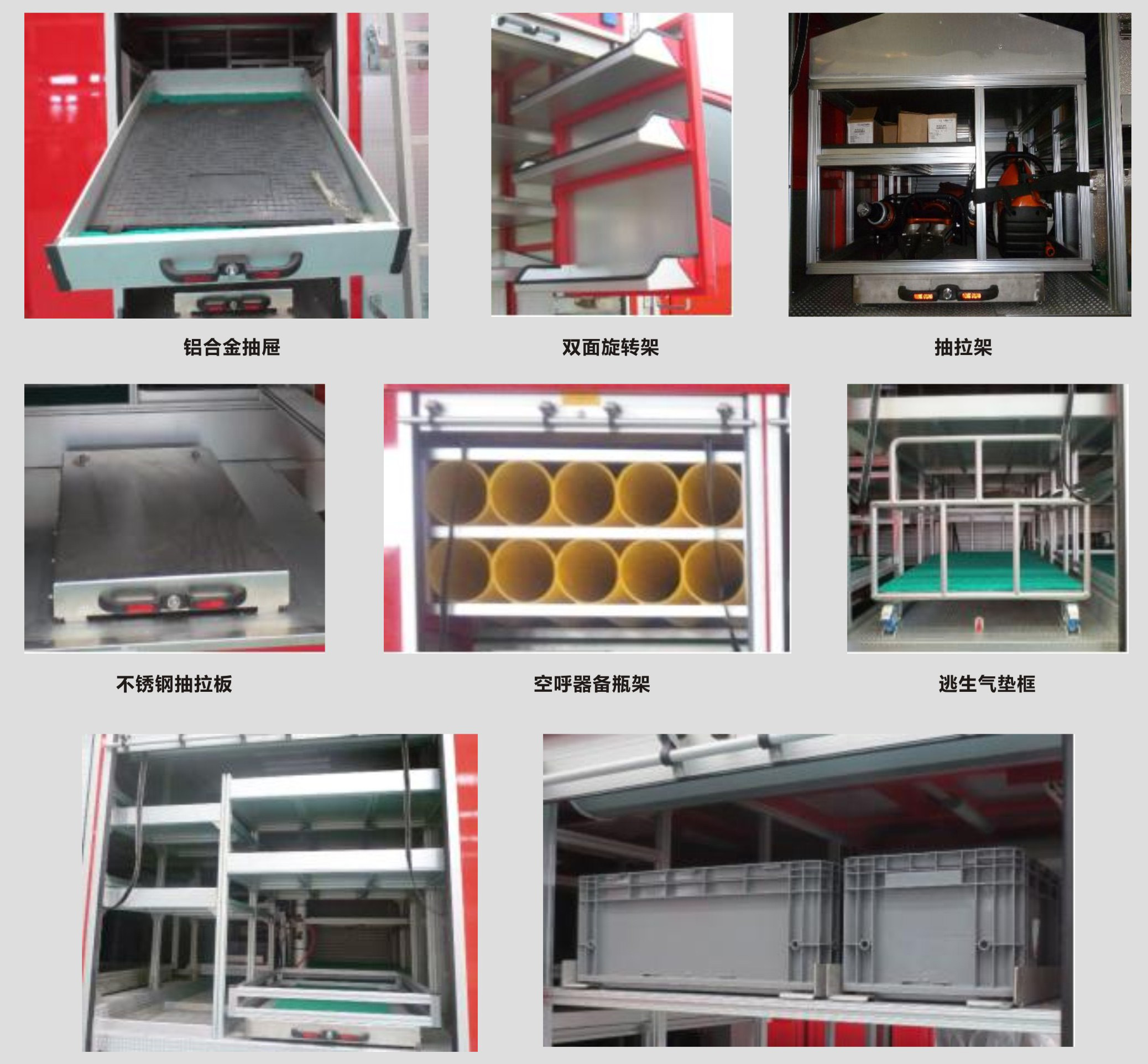

下图所示为各类装夹用的器材架参考图片（按实际装备器材选用）
7、脚踏板
| 位置 | 卷帘门下方 |
| 材质 | 钢框架覆铝合金花纹板，装饰边有反光装饰材料 |
| 结构 | 采用气弹簧加卷帘门锁紧，安全可靠（每个踏板承重≥150kg） |
8、电气系统

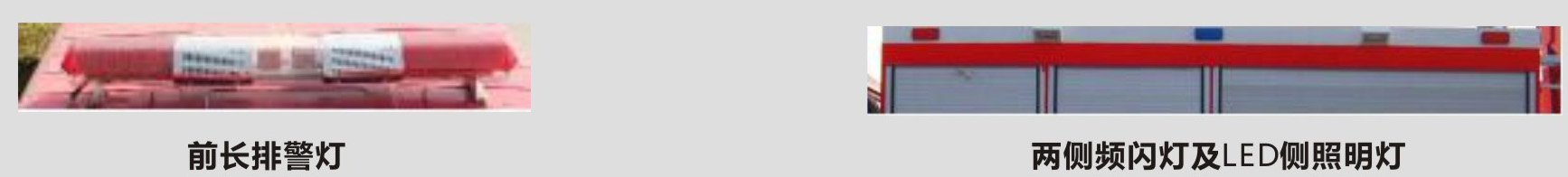

位于驾驶室顶端的主警灯为长排警灯，配置100W警报控制系统；车厢两侧各装三个频闪灯（两红一蓝），车辆两侧上方配有LED侧照明灯，下方安装侧标志灯，后部加装后示廓灯；器材箱立柱设高亮度LED灯带，保证取放器材时箱内的照明。
9、喷漆
| 消防红漆 | 驾驶室、车身（卷帘门、装饰条除外） |
| 灰色漆 | 前后保险杆杠（钢制件）、翼子板 |

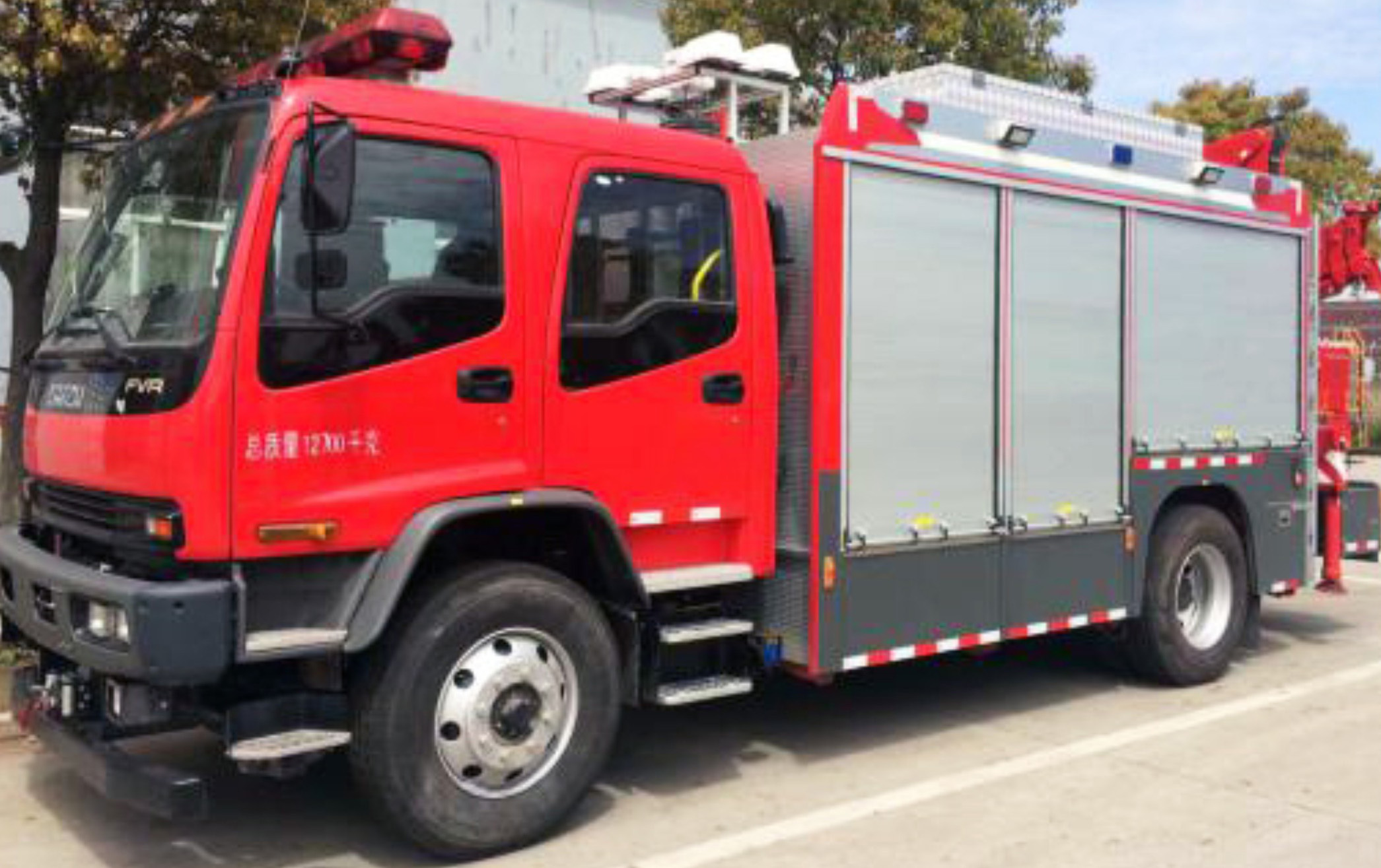

三、产品图片
四、适用范围
消防救援、地震救援、矿山救援、石化电力、抢险救援、突发事件救援、化学事故救援
