一、产品简介
JP43型奔驰Arocs 3346举高喷射消防车是最新双排举高喷射消防车，该车综合应用新技术、新工艺、新材料并结合自身技术优势，丰富高喷车的功能配置，提高高喷车的单车作战能力。
JP43消防车是一种集水罐车、泡沫车、高喷车三者功能于一身的新型举高类消防车，是具有国内先进水平的多功能消防作业车。该车采用电液比例及下车集中控制技术，是全液压驱动、一节主臂+三节伸缩+一节折叠侧面布置消防车。该车采用德国奔驰的Arocs 3346国Ⅴ底盘改装；独立成员室结构，配备HALE RSD型消防水泵，采用AKRON 3482+5177+737电控消防炮，流量大、射程远；同时该车自带3.5吨水罐及3吨泡沫罐，可以在距水源较远的位置独立完成消防作业。产品用途：A、B类火灾扑救。
使用范围：主要用于城镇、工矿企业等中高层建筑以及石油化工企业、油罐、仓库等高大建筑物的火灾扑救。

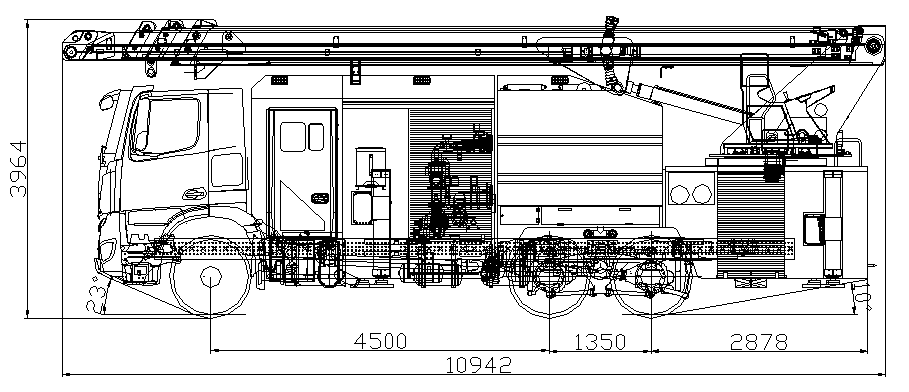

图1 JP43型外形图
二、产品参数：
1、整车
|
长×宽×高 ： |
10942×2500×3964 |
|
满载允许总质量（kg）： |
33000 |
|
乘员人数（含驾驶员）（人） |
2+4 |
|
最大功率（kW/hp）： |
335/456 |
2、底盘
原装单排+独立成员室(1+1+4)，
制造商：
德国奔驰
型号：
Arocs5 3346 国VI排放
驱动形式：
6×4
驾驶室：
独立成员室加装四具空气呼吸器架
轴距(mm)：
4500+1350
底盘自重：
9620Kg
最大允许负载：
23735Kg
最高车速：
128.6Km/h（电子限速）
最小转弯直径：
＜25米
发动机:
OM470 LA
发动机最大功率：
335Kw
最大扭矩：
2200N.M/ 1000-1120转/分
排放标准：
欧VI
离合器:
双片干式离合器，离合器片直径400mm
变速箱:
奔驰G280-16 全自动智能变速箱，16个前进档，4个倒档
3、臂架上装
最大工作高度：
43m
最大工作幅度：
20m
泵额定流量：
100L/s
臂架动作时间：
≤150s
支腿动作时间（4个）：
≤40s
液压系统压力：
20MPa
最大允许风速：
12.5m/s
支腿跨距：
6000×5400mm

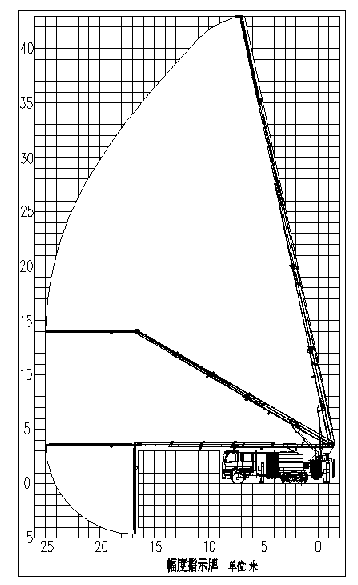

图2 JP43型举高喷射消防车作业范围曲线图
4、消防系统
喷水/泡沫射程：
≥70/60m
自动泡沫混合器比例：
3%，6%
容量：
水：3500Kg 泡沫：3000Kg
材料：
罐体为304不锈钢板，顶板为304花纹不锈钢板；
外吸口直径/数量：
DN150（带蝶阀）/左右各2个
出水口直径/数量：DN80 /左右各2个
注水口直径/数量：DN80 /左右各2个
外供水口直径/数量：DN80 /后面2个
泡沫外吸口直径/数量：DN50/右侧1个
消防泵
消防炮
水路操作面板位于车身右侧，板上设有照明灯、水位表、液位表、转速表、水压力表、液压系统压力表等相关仪表，并含有水路系统控制面板。

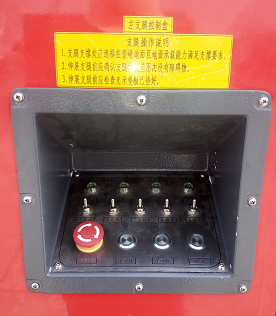

支腿操作面板
支腿操作面板位于车尾两侧，板上含有照明、状态指示灯及支腿操作开关。
转台控制台
三、适用范围：
消防救援、矿山救援、抢险救援、化学事故救援
