一、产品简介：
德国MAN DG25多功能主战消防车是集登高消防、救援、照明、排烟等功能于一身的多功能主战型登高平台消防车。
该车采用电液比例及全车CAN总线集中控制技术，采用一节主臂+四节伸缩臂+一节小臂的臂体结构,小臂端部铰接工作平台，额定载荷为320kg，消防系统管路采用全铝合金管路，布置在臂体右侧，随伸缩臂伸缩。
下车采用前H后X型支腿结构，即能实现大跨距支撑，又可有效减小支腿作业空间。可实现360°全回转作业，整机操作可分别在转台和工作平台上进行，并设有多重、齐全安全防护。

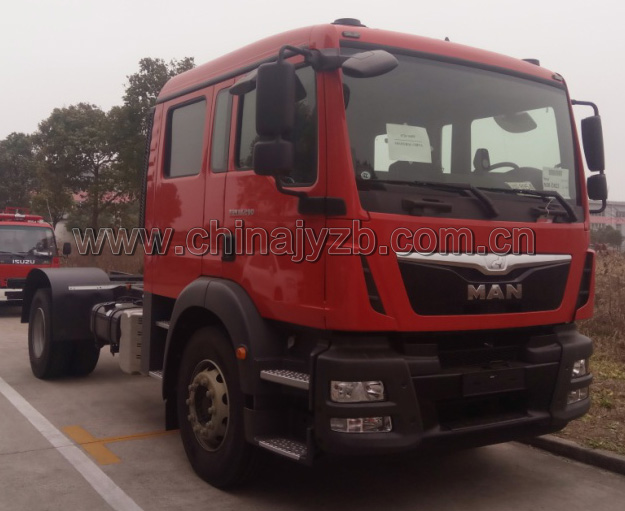

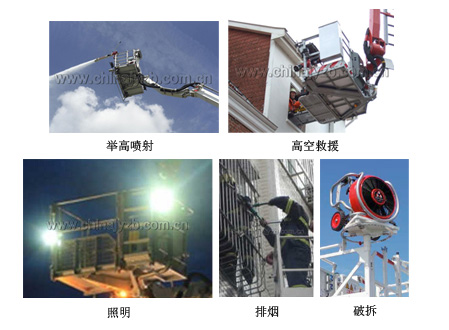

该车采用德国 MAN TGM系列 国Ⅴ排放的二类汽车底盘改装；配备HALE MBP型消防水泵，工作斗配备美国TFT 旋风遥控消防炮，流量大、射程远，同时装有大功率LED照明灯，可为夜间作业提供照明； 配备大尺寸器材箱，可配备多种救援、破拆、排烟、消防等器材，进行多种消防作业。
二、产品优势
（1）整车重量轻，比功率大，机动灵活，出动迅速。
（2）配备美国HALE MBP型消防泵，消防灭火能力更强。
（3）采用新型多关节组合臂架结构，最大化减小臂体回收空间，减小车体外形尺寸，提高车辆通过性能。
（4）前H后X型支腿，即能实现大跨距支撑，又可有效减小支腿作业空间。
（5）工作平台调平采用摆动油缸调结构，回转力矩大，平台调平动作平稳。
（6）全车CAN总线集中控制技术，可实现智能化控制。
（7）具有下车支腿自动调平和支腿未回收警告。
（8）工作平台设有称重报警，设置为救援工况320kg，打水工况180kg两个档的超重报警，充分利用整车的稳定性能和工作臂救援能力，达到最大的救援幅度。
（9）臂体作业在接近限制值时动作自动减速，到达限制值动作停止。同时有相应的报警信息显示。
（10）在工作斗左,右,前和下部，后分别装有五个角度为超声波传感器，当超声波传感器探测到障碍物时，在距障碍物0.8米位置减速，0.2米位置停止相应动作。
（11）电气控制系统具备多次反复同一操作的工作平台操作轨迹记忆装置，以及一键自动回收功能。
（12）具有智能专家故障自诊断功能，自动显示故障信息并报警。
三、主要参数和配置
1、整车
外形尺寸：长×宽×高（mm）
9700X2480X3650
工作斗最大承载（Kg）：
320
总质量（kg）：
17450
乘员人数（含驾驶员）（人）：
6
最大功率（kW/hp）：
213/290
2、底盘
制造商：
德国MAN
型号：
TGM 18.290
驱动形式：
4X2
驾驶室：
双排驾驶室
轴距(mm)：
4425
排放标准：
国5
底盘自重：
5815Kg
总质量：
17450Kg
发动机:
6缸直列涡轮增压中冷电控共轨喷射柴油发动机
型号：
MAN D0836LFLAL
发动机最大功率：
213Kw/ 2300r/min
最大扭矩：
1150N.M/1200~1750rpm
变速箱:
ZF/9S-1310 OD
变速箱取力器：
ZF 109/10b
变速箱第二取力器：
ZF NL/4C
3、臂架上装
臂架形式为一节主臂+四节伸缩臂+一节小臂，采用HG70高强度钢焊接而成，具体参数见下：
最大工作平台高度：
25m
最大工作幅度：
14.5m
组合臂变幅角度
－1°～80°
折臂变幅角度：
0°～30°
小臂变幅角度：
0°～90°
臂架回转角度：
360°连续
泵额定流量：
60L/s@1.03Mpa
臂架动作时间：
≤120s
支腿动作时间：
≤30s
液压系统压力：
21MPa
最大允许风速：
12.5m/s
支腿跨距：
4200/4900~5130mm

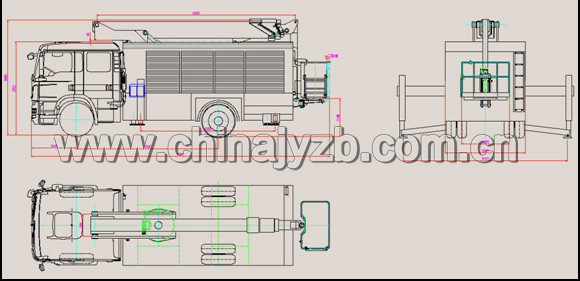

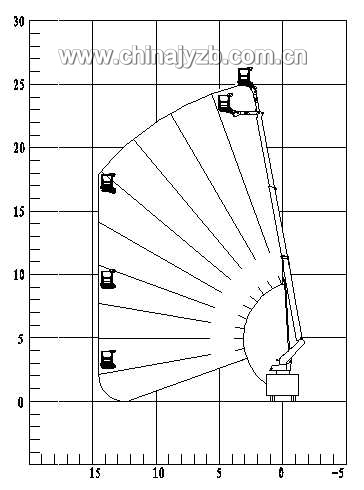

外形尺寸图
4、消防系统
喷水射程：
≥60m
出水管路：
4个DN80带球阀接口
进水管路：
1个DN150带闷盖内扣式外吸水管路（后侧）
供水管路：
2个DN80带球阀外供水接口
工作平台外出水：
1个DN65带碟阀接口（工作平台前面）
接口型式为卡式快速接口
消防泵
流 量：
3600L/min
压 力：
1.03MPa
引水方式：
电动真空泵
消防炮
流 量：
3000L/min
压 力：
≤1.0MPa
射 程：
水≥60m
俯仰转角：
-45°～ +90°
水平转角：
±185°
泡沫比例混合器
手动泡沫比例混合器
型号：PH64
混合比：3%，6%
溶液罐
容 积：水：1500L/泡沫：500L

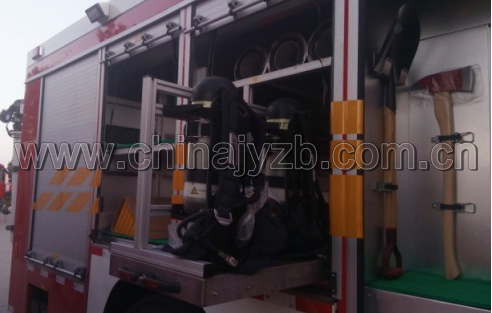

5、器材箱
两侧帘门：卷帘式帘门；
爬 梯：前部左侧。

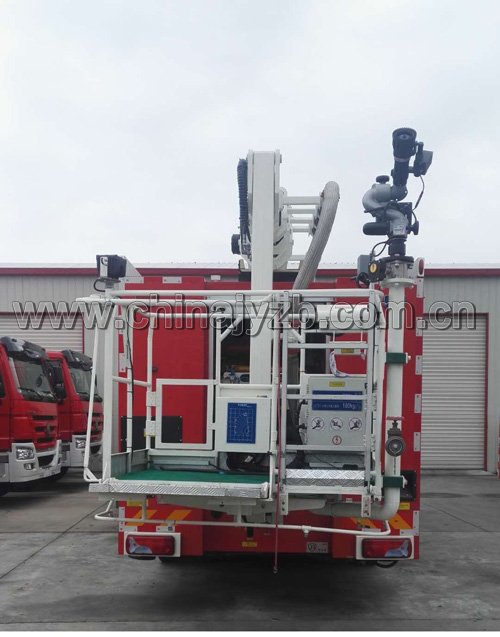

6、工作平台
摆动角度：左右45°
装备设置：安装有称重报警装置和超声波防碰撞装置，配有多功能固定座，可安装缓降器支架、救援担架或移动排烟机等多种器材。
消防和自保系统：设有工作斗自保喷淋系统，工作平台内控制的手动球阀；配置有带手动蝶阀的DN65出水接口，用于外出进入室内灭火作业。
四、适用范围：
消防救援、矿山救援、抢险救援、化学事故救援

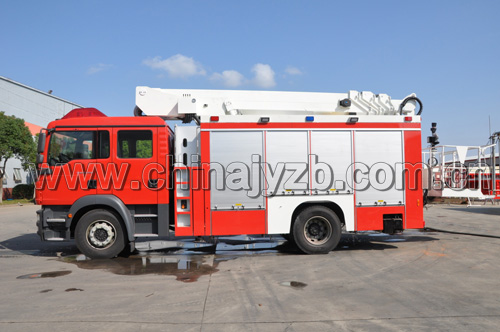

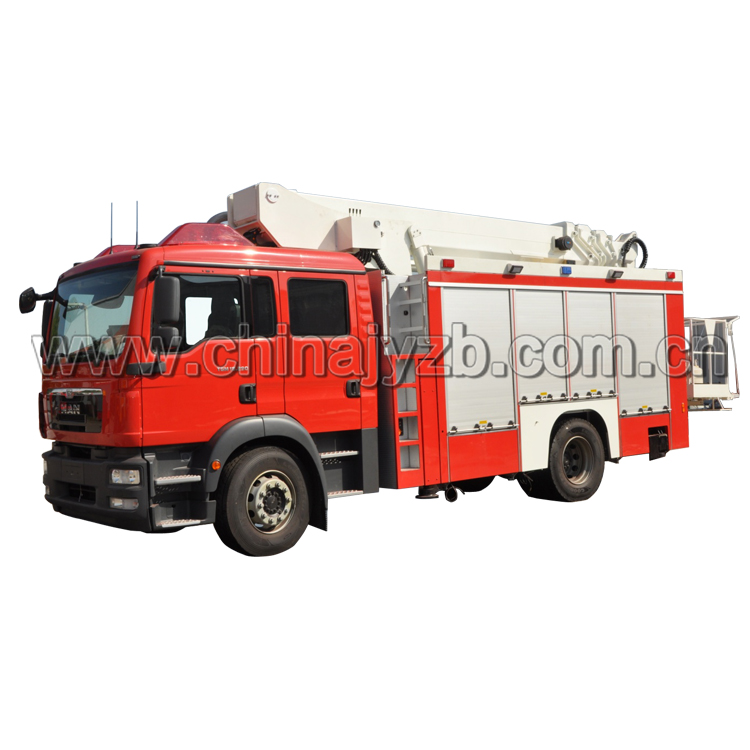

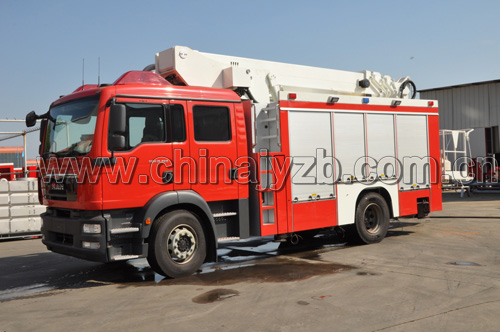

五、参考图片：
