MT 3500便携式等离子产品工作原理及操作细则（一）产品部件介绍

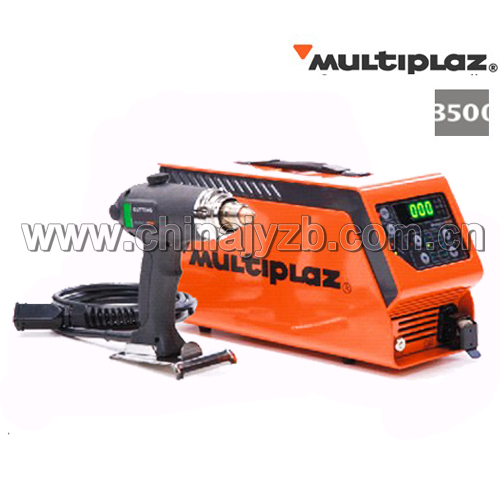

便携式等离子产品Multiplaz 3500是通过将事先注入射枪的液体加热产生蒸汽直至电离的低温等离子发生器。本产品包括机箱和等离子射枪两个部分。
一、产品部件介绍
1.1 射枪

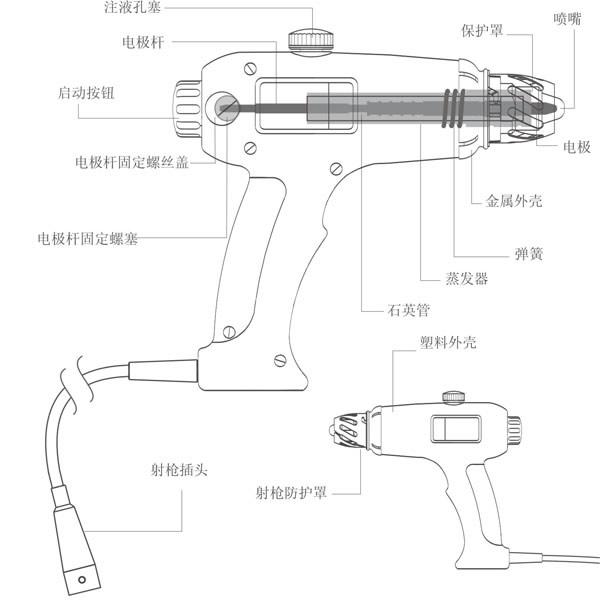

射枪是设备的一个主要部分，负责产生低温等离子。射枪由以下部分组成：

1.2 射枪工作原理
    使用者在为射枪注入液体后,开启机箱向电极上供送电压(按下按钮"ON")，快速按下射枪启动按钮以产生电弧,此时射枪内的电极与喷嘴接触.当松开射枪启动按钮时,电极与喷嘴间便产生了电弧,电弧加热喷嘴,喷嘴加热蒸发器,蒸发器再加热液体使其变为蒸汽,蒸汽在内部气压(0.4-1.2Pa)的作用下涌向喷嘴的出孔,蒸汽压缩电弧,而压缩后的电弧温度升高,并将蒸汽加热到电离的程度.
设备在两种模式下工作：
    间接电弧模式“模式Ⅰ”（MODEⅠ ）
    电弧在电极与喷嘴间产生，到达工件上的只是等离子火束。
    直接电弧模式“模式Ⅱ”（MODE Ⅱ）
    切割（焊接）电流链路包括了被加工的导电材料，等离子火束中的电弧产生于工件与射枪内电极之间，因此到达工件上的热能大幅度的提高了。
    产品配套了两把结构相同的射枪,不同的是带绿色标签的射枪上安装的是切割用的喷嘴,而带红色标签的射枪上安装的是焊接用的喷嘴。在更换喷嘴后，两把射枪可相互替换。

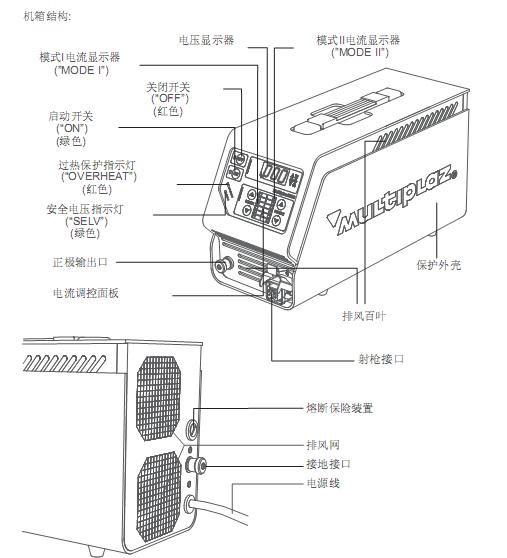

1.3. 机箱
    带强制送风冷却的逆变器型机箱，实现变压及稳压的特性，使输到射枪上的电压在大的范围内实现射枪内电弧电流的稳定。
    机箱外接电源线缆为3 2.5mm2（其中地线为黄绿色）。
    在机箱顶部有便携提手。

注意!
    需要更换插头，需由专业人员来完成，并遵照以下要求：
    插头插座电流不得低于20A（100，110，120V），或不低于16A（208，220，230，240V）
    插头接口与线缆连接时需遵照：
    黑线（棕色）接火线（L或者AC）。
    白线（天兰或兰色）接零线（NEUTRALN或ACC）。
    黄线（绿色或黄绿色）接地线。
1.4调控部件的涵意
    工作模式由电流与电压的转变来进行调控。
    电流的增减由电流调控面板上相应的 5和6来控制
    电流的大小由电流指示灯来显示：左边一排显示模式Ⅰ下的电流。右边一排显示模式Ⅱ的电流（请见下表）。

注意!
    - 外接电源电压为110-120V时，电流最大只可调到第4档。
    为将设备调到模式Ⅱ（MODEⅡ）须按电流调控板上右边的按钮 5。
    模式Ⅱ上的电流大小可在模式Ⅰ现设定的电流大小到最大电流值9.5A（6档）范围内调控
    为将模式Ⅱ（MODEⅡ）关闭，必按击右边的 6, 按钮直至右边一排亮着的显示灯消失为止。
    电压则通过旋转射枪启动按钮来实现。
    时针方向旋转为提升电压，逆时针方向则为降低。（见右下图）
    在模式Ⅰ（MODE Ⅰ）工作，电压的强弱会通过电压显示器显示（见左下图）。
    在模式Ⅱ（MODEⅡ）工作时，电压显示器上只会显示"Arc"字样。
