（蛇眼生命探测仪各部件名称和操法的操作线）

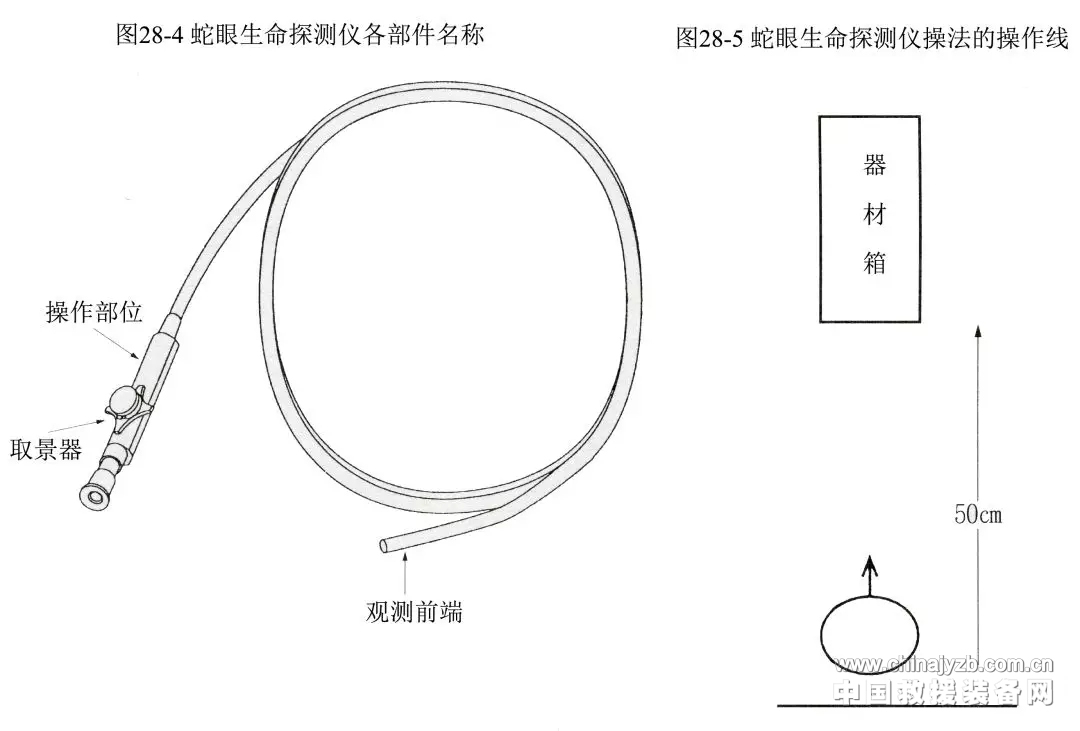

第106-9条  蛇眼生命探测仪各部件名称和操法的操作线如图28-4和28-5所示。

（操法实施注意事项）

第106-10条  操作蛇眼生命探测仪时，除第4条规定外，还需注意以下各项。指挥员须注意第5条规定。

一、搜索作业时，软管部的弯曲不得超过2圈。

二、软管的弯曲半径不得小于10cm。

三、从插入的搜索位置向外拉出时，要解除取景器的锁定状态，缓缓拉出。

（搬运蛇眼生命探测仪）

第106-11条  搬运蛇眼生命探测仪时按照以下口令和要领。

一、指挥员发出“目标´´´，搬运”口令。

二、操作员听到指挥员“目标´´´，搬运”的口令后，抬起器材箱并搬运到目标位置。

顺序

1

2

指挥员

发出“目标´´´，搬运”口令。

操作员

听到指挥员“目标´´´，搬运”的口令后，抬起器材箱。

搬运到目标位置。

备注

从车辆上搬卸时要防止坠落，注意小心轻放。

（组装及检查蛇眼生命探测仪）

第106-12条  组装及检查蛇眼生命探测仪时须按照以下口令及要领。

一、指挥员发出“准备器材”的口令，根据操作员的“准备完毕”信号，发出“检查器材”的口令。

二、操作员听到指挥员“准备器材”的口令后，从器材箱内取出监视器主体和电池等进行连接，发出“准备完毕”信号，听到指挥员“检查器材”的口令后，查看组装状况并发出“检查完毕”信号。

顺序

1

2

指挥员

发出“准备器材”的口令。

操作员

听到指挥员“准备器材”口的令后，从器材箱内取出监视器主体和电池等进行连接，发出“准备完毕”信号。

听到指挥员“检查器材”的口令后，查看组装状况并发出“检查完毕”信号。

备注

确保连接到位。

注意查看软管有无磨损和裂缝。

（准备搜索）

第106-13条  使用蛇眼生命探测仪准备搜索时，按照以下口令及要领。

一、指挥员发出“目标´´´，准备搜索”口令。

二、操作员听到指挥员“目标´´´，准备搜索”的口令后，拿起蛇眼生命探测仪行至目标位置，开启电源开关发出“准备完毕”信号。

顺序

1

2

指挥员

发出“目标´´´，准备搜索”口令。

操作员

听到指挥员“目标´´´，准备搜索”的口令后，拿起蛇眼生命探测仪行至目标位置。

开启电源开关发出“准备完毕”信号。

备注

搬运至目标位置时，要注意取景器部分不能着地。

（搜索作业）

第106-14条  使用蛇眼生命探测仪开展搜索作业时，按照以下口令及要领。

一、指挥员发出“开始搜索”的口令。查看作业状况后发出“停”的口令。

二、操作员听到指挥员“开始搜索”的口令后，把取景器慢慢插入搜索位置，左手握住操作部，一边调整取景器一边进行搜索，听到指挥员“停”的口令后，缓慢拔出取景器，关闭电源开关发出“完毕”的信号。

顺序

1

2

指挥员

发出“开始搜索”口令。

查看作业状况后发出“停”口令。

操作员

听到指挥员“开始搜索”的口令后，把取景器慢慢插入搜索位置，左手握住操作部，一边调整取景器一边进行搜索。

听到指挥员“停”的口令后，缓慢拔出取景器，关闭电源开关发出“完毕”的信号。

备注

由于是软性蛇形管，便于在弯曲的场所使用。取景器可以进行上下左右4个方向的搜索，也可进行角落搜索。

由搜索位置拉出取景器时，参照第106-10条（三）规定。

（整理器材）

第106-15条  收拾整理蛇眼生命探测仪时按照以下口令和要领。

一、指挥员发出“收操”的口令。

二、操作员听到指挥员“收操”的口令后，分解取景器和电池放入器材箱，把器材箱搬回原位后返回操作线。

顺序

1

2

指挥员

发出“收操”的口令。

操作员

听到指挥员“收操”的口令后，分解取景器和电池放入器材箱。

把器材箱搬回原位后返回操作线。

类  型

性  能

I型图像探测仪

前端配有CCD照相设备和光纤，可配备麦克风、照明装置及温度感应装置，还可以用来采集气体、输送空气的蛇形软管式图像探测仪。

II型图像探测仪

前端配有CCD照相设备，可配备麦克风和照明装置的硬性可伸缩式探测仪，也可是使用光纤、照明设备的蛇形软管式图像探测仪。
