(气动切割刀各部件名称及操法的操作线)

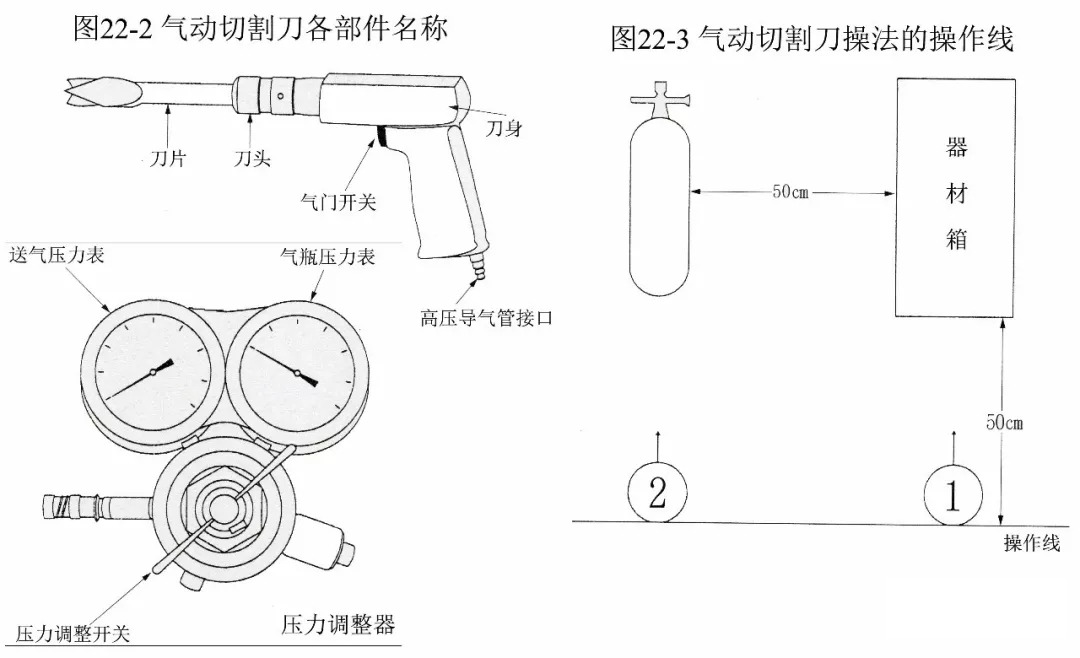

第87-2条  气动切割刀各部件名称及操法的操作线如图22-2和图22-3所示。

(操法实施注意事项)

第87-3条  实施气动切割刀操法时，除第4条规定外，还须注意以下各项。

一、使用和拆卸刀片时，必须先拆下软管。

二、作业时额定送气压力为0.8MPa，可根据作业内容调节至适合切割作业的压力。

三、选择适合切割物的刀片。

四、切割作业前须注入专用油。

五、切割作业时，固定被切割物，将刀片对准切割部位，扣动气门开关开始切割。

六、可在水中使用，但开展水中训练时原则上不使用。

(搬运气动切割刀)

第87-4条  将气动切割刀搬运到作业位置时，按照以下口令及要领。

一、指挥员发出“目标´´´，搬运”口令。

二、一号员听到指挥员“目标´´´，搬运”的口令后，将器材箱到搬运到目标位置。

三、二号员听到指挥员“目标´´´，搬运”的口令后，将气瓶搬运到目标位置。

顺序

1

2

指挥员

发出“目标´´´，搬运”口令。

一号员

听到指挥员“目标´´´，搬运”的口令后，抬起器材箱。

搬运器材箱到指定位置。

二号员

听到指挥员“目标´´´，搬运”的口令后，抬起气瓶。

搬运到指定位置。

备注

在搬运气瓶的过程中，注意防止由于气瓶倒置、跌落而损坏气瓶控制阀。

(组装及检查气动切割刀刀片)

第87-5条  组装、检查气动切割刀的刀片时，按照以下口令及要领。

一、指挥员发出“´´´切割，准备器材”口令，根据一号员“准备完毕”信号，发出“检查器材”口令。

二、一号员听到指挥员“´´´切割，准备器材”的口令后，从器材箱内取出气动切割刀主机，选择适合被切割对象的刀片，将刀片安装到主机上，发出“好”的信号，从二号员手中接过高压导气管连接到主机上，发出“准备完毕”的信号，听到指挥员“检查器材”的口令后，拿起主机查看外观，发出“检查完毕”的信号。

三、二号员听到指挥员“´´´切割，准备器材”的口令后，从器材箱内取出压力调整器和高压导气管，将压力调整器连接到空气气瓶上，发出“好”的信号，将高压导气管连接到压力调整器上，发出“连接完毕”的信号，将高压导气管的一头递给一号员，听到指挥员“检查器材”的口令后，打开气瓶控制阀，查看压力，发出“气瓶压力´´´MPa”的信号，查看外观，发出“检查完毕”的信号。

顺序

1

2

3

指挥员

发出“´´´切割，准备器材”口令。

根据一号员发出“准备完毕”的信号，发出“检查器材”口令。

一号员

听到指挥员“´´´切割，准备器材”的口令后，从器材箱内取出气动切割刀主机，选择适合被切割对象的刀片，将刀片安装到主机上，发出“好”的信号。

从二号员手中接过高压导气管连接到主机上，发出“准备完毕”的信号。

听到指挥员“检查器材”的口令后，拿起主机查看外观，发出“检查完毕”的信号。

二号员

听到指挥员“´´´切割，准备器材”的口令后，从器材箱内取出压力调整器和高压导气管，将压力调整器连接到空气气瓶上，发出“好”的信号。

将高压导气管连接到压力调整器上，发出“连接完毕”的信号，将高压导气管的一头递给一号员。

听到指挥员“检查器材”的口令后，打开气瓶控制阀，查看压力，发出“气瓶压力´´´MPa”的信号，目测外观，发出“检查完毕”的信号。

备注

使用扳手连接气瓶与压力调节器。

注意保持高压导气管接口处的清洁。

在连接主机与高压导气管前，先用气吹掉管内的水分、灰尘等。

顺序

1

2

指挥员

指定切割部位后，发出“准备切割”口令。

一号员

听到指挥员“准备切割”的口令后，从器材箱内取出护目镜戴上。

拿起气动切割刀行至切割位置做好切割准备，发出“准备完毕”信号。

二号员

听到指挥员“准备切割”的口令后，操作压力调整开关。

调节送气压力，发出“送气压力´´´MPa”信号。

备注

送气压力，参照第87-3条（二）规定执行。

(切割)

第87-7条  使用气动切割刀开展切割作业时，按照以下口令及要领。

一、指挥员发出“开始切割”口令，确认作业状况后，发出“停”的口令。

二、一号员听到指挥员“开始切割”的口令后，扣动气门开关开始切割作业，听到指挥员“停”的口令后，松开气门开关，停止切割作业。

三、二号员听到指挥员“开始切割”的口令后，一边查看压力状况，一边观察切割作业状况。

顺序

1

2

指挥员

发出“开始切割”口令。

根据操作状况发出“停”的口令。

一号员

听到指挥员“开始切割”的口令后，扣动气门开关开始切割作业。

听到指挥员的“停”的口令后，松开气门开关，停止切割作业。

二号员

听到指挥员“开始切割”的口令后，一边查看压力状况，一边观察切割作业状况。

备注

应避免空转造成的耗损和性能降低。

避免快速运转，应逐渐加速。

切割作业中出现异常时，应立刻终止作业。

(整理器材)

第87-8条  收拾整理气动切割刀时按照以下口令及要领。

一、指挥员发出“分解器材”口令，根据一号员“分解完毕”信号，发出“收操”口令。

二、一号员根据二号员“气瓶关闭”信号，排放出高压导气管内的残压，放下气动切割刀，取下护目镜，卸下高压导气管递给二号员，接着取下刀片，发出“分解完毕”信号。听到指挥员“收操”的口令后，将气动切割刀主机、刀片及护目镜放回器材箱，将器材箱搬运到原位后返回到操作线。

三、二号员听到指挥员“分解器材”的口令后，关闭气瓶控制阀，发出“气瓶关闭”信号，从一号员手中接过高压导气管，将高压导气管从压力调整器上卸下，听到指挥员“收操”的口令后，将压力调整器从气瓶上取下，和高压导气管一起放回器材箱，将气瓶搬运到原位返回到操作线。

顺序

1

2

3

指挥员

发出“分解器材”口令。

根据一号员“分解完毕”信号，发出“收操”口令。

一号员

根据二号员“气瓶关闭”信号，排放出高压导气管内的残压，放下气动切割刀，取下护目镜。

取下高压导气管递给二号员，接着取下刀片，发出“分解完毕”信号。

听到指挥员“收操”的口令后，将气动切割刀主机、刀片及护目镜放回器材箱，将器材箱搬回到原位后返回到操作线。

二号员

听到指挥员“分解器材”的口令后，关闭气瓶控制阀，发出“气瓶关闭”信号。

从一号员手中接过高压导气管，将高压导气管从压力调整器上取下。

听到指挥员“收操”的口令后，将压力调整器从气瓶上取下，和高压导气管一起放回器材箱，将气瓶搬运到原位返回到操作线。

备注

长期不用时，应置于干燥清洁的场所。
