（便携式牵引机各部件名称和操法的操作线）

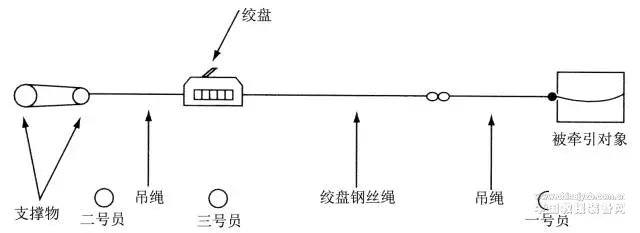

第54条  便携式牵引机各部件名称和操法的操作线如图13和图14所示。

（操法实施注意事项）

第55条  除第4条规定外，在使用便携式牵引机时，应注意以下各项。

一、主机的支撑物体应选择能承受作业荷载的物体。

二、防止沙粒和水进入主机和轴承部位。

三、钢丝绳不得直接接触石头、混凝土等尖锐物体，不得用作吊绳。

四、钢丝绳末端部位应避免受热、敲击及加压。

（便携式牵引机的操作类别与动作要领）

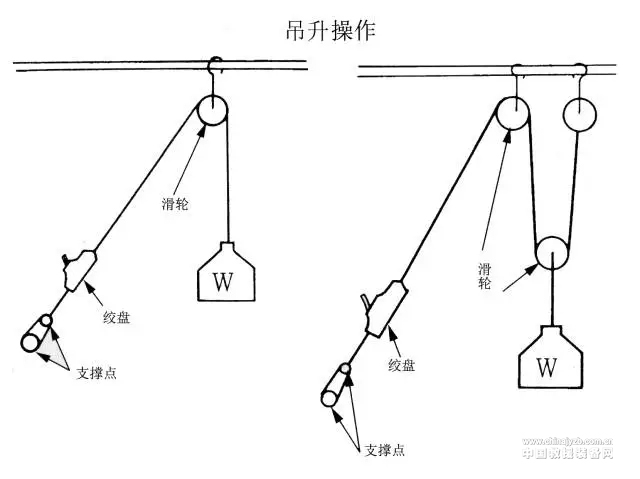

第56条  便携式牵引机的操作类别分为吊升和横拉两种。

（搬运便携式牵引机）

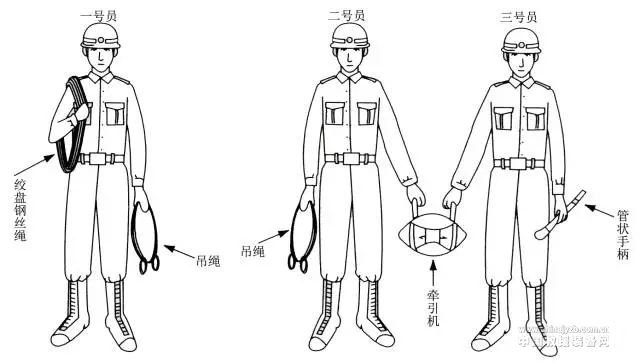

第57条  将便携式牵引机搬运至操作位置时按照以下口令及要领。

一、指挥员发出“目标´´´，搬运”的口令。

二、一号员听到指挥员“目标´´´，搬运”的口令后，将绞盘钢丝绳扛在右肩上，左手握住吊绳，将其搬运至目标位置。

三、二号员听到指挥员“目标´´´，搬运”的口令后，右手握吊绳，左手抓住牵引机右侧把手，根据三号员“好”的信号，与三号员一起抬起牵引机，搬运至目标位置。

四、三号员听到指挥员“目标´´´，搬运”的口令后，左手握住管状手柄，右手抓住牵引机左侧把手，发出“好”的信号后，与二号员一起抬起牵引机，搬运至目标位置。

顺序

1

2

指挥员

发出“目标´´´，搬运”口令。

一号员

听到指挥员“目标´´´，搬运”的口令后，将绞盘钢丝绳扛在右肩，左手握吊绳并将其搬运至目标位置。

二号员

听到指挥员“目标´´´，搬运”的口令后，右手抓住吊绳，左手抓住牵引机右侧把手。

根据三号员 “好”的信号，与三号员一起抬起牵引机并搬运至目标位置。

三号员

听到指挥员“目标´´´，搬运”的口令后，左手握住管状手柄，右手抓住牵引机左侧把手，发出“好”的信号。

与二号员一起抬起牵引机，搬运至目标位置。

（准备牵引）

第58条  使用便携式牵引机准备牵引时，按照以下口令及要领。

一、指挥员发出“准备牵引”的口令。

二、一号员听到指挥员“准备牵引”的口令后，将吊绳挂在被牵引物上，发出“吊绳准备完毕”的信号，然后将绞盘钢丝绳的安全挂钩挂在吊绳上，发出“安全挂钩准备完毕”信号，将绞盘钢丝绳拉伸至牵引机的位置，发出传递“钢丝绳”信号并将绞盘钢丝绳末端递给二号员，回到支撑物的位置上。

三、二号员听到指挥员“准备牵引”的口令后，将吊绳挂在支撑物体上，发出“吊绳准备完毕”信号，将吊绳的吊轮挂在由三号员取下的锚栓上，发出“锚栓准备完毕”，绕回到牵引机前面，根据一号员的传递“钢丝绳”信号，接过一号员递来的绞盘钢丝绳末端，与三号员一起将绞盘钢丝绳穿过绳索导轨，拉紧钢丝绳，回到支撑物的位置。

四、三号员听到指挥员“准备牵引”的口令后，取下锚栓，根据二号员的“锚栓准备完毕”信号，展开吊绳并移动主机发出“主机准备完毕”信号，根据一号员的传递“钢丝绳”信号与二号员一起将钢丝绳穿过绳索导轨，按压释放档，将管状手柄插入前进档，并用双手握住，发出“准备完毕”信号。

顺序

1

2

3

指挥员

发出“牵引准备”口令，确认一号、二号、三号员的操作状况。

一号员

听到指挥员“准备牵引”的口令后，将吊绳挂在被牵引物上，发出“吊绳准备完毕”信号。

将绞盘钢丝绳的安全挂钩挂在吊绳上，发出“安全挂钩准备完毕”信号。

将绞盘钢丝绳拉伸至牵引机位置，并将绞盘钢丝绳末端递给二号员，发出 “钢丝绳”信号。

回到被牵引物的位置。

二号员

听到指挥员“准备牵引”的口令后，将吊绳挂在支撑物体上，发出“吊绳准备完毕”的信号。此时，应选择与被牵引吊升对象相匹配的坚固的支撑物体。

将吊绳的吊轮挂在由三号员取下的锚栓上，发出“锚栓准备完毕”，绕回到牵引机前面。

根据一号员的 “钢丝绳准备完毕”信号，并接过其递来的绞盘钢丝绳末端，与三号员一起将钢丝绳穿过绳索导轨，拉紧钢丝绳。

回到支撑物的位置。

三号员

听到指挥员“准备牵引”的口令后，取下锚栓。

根据二号员的“锚栓准备完毕”信号，展开吊绳并移动主机发出“主机准备完毕”信号。

根据一号员的传递“钢丝绳”信号与二号员一起将绞盘钢丝绳穿过绳索导轨。

按压释放把手，将管状手柄插入前进档，并用双手握住，发出“准备完毕”信号。

（牵引）

第59条  使用便携式牵引机牵引时按照以下口令及要领。

一、指挥员发出“开始牵引”的口令，在确认牵引状况后发出“停”口令。

二、一号员听到指挥员“牵引开始”的口令后，一边观察被牵引对象、吊绳和绞盘钢丝绳的安全挂钩的状况，一边向三号员发出相应的信号。

三、二号员听到指挥员“开始牵引”的口令后，一边观察支撑物的状况，一边向三号员发出相应的信号。

四、三号员听到指挥员“开始牵引”的口令后，操作管状手柄，在听到“停”的口令后停止操作。

顺序

1

2

指挥员

发出“开始牵引”的口令。

确认牵引状况后发出“停”口令。

一号员

一号员听到指挥员“开始牵引”的口令后，一边观察被牵引对象、吊绳和绞盘钢丝绳安全挂钩的状况，一边向三号员发出相应的信号。

二号员

二号员听到指挥员“开始牵引”的口令后，一边观察支撑物的状况，一边向三号员发出相应的信号。

三号员

听到指挥员“开始牵引”的口令后，根据一号员和二号员的信号，操作管状手柄。

听到指挥员“停”的口令后，停止牵引操作。

备注

相对于一号员、二号员，三号员在绞盘钢丝绳和吊绳铺开开始牵引后，在吊绳铺开的状态下，确认牵引对象、安全挂钩以及支撑物体的状态后，再次进行牵引。

（整理器材）

第60条  收拾整理便携式牵引机时按照以下口令及要领。

一、指挥员发出“收操”的口令。

二、一号员听到指挥员“收操”的口令后，在三号员操作手柄将绞盘钢丝绳松开后，发出“钢丝绳松开”信号，从吊绳上解下钢丝绳安全挂钩，然后将吊绳从被牵引物体上取下，整理绞盘钢丝绳和吊绳，搬运至原位，返回操作线。

三、二号员听到指挥员“收操”的口令后，绕回到牵引机前面，根据三号员的“钢丝绳取出”信号，手持绞盘钢丝绳，与三号员一起将绞盘钢丝绳从绳索导轨中取出，发出“钢丝绳收卷完毕”信号，然后回到支撑物的位置，将吊绳从支撑物上取下拿在右手上，左手抓住牵引机右侧把手，根据三号员发出的“好”信号，与三号员一起抬起牵引机搬运至原位，返回操作线。

四、三号员听到指挥员“收操”的口令后，将管状手柄切换到倒档状态，根据一号员的“钢丝绳松开”信号，从倒档上卸下手柄，拉动释放手柄，解除加固装置，发出“释放完毕”信号，与二号员一起将钢丝绳从绳索导轨中取出，拔出锚栓取下吊绳，将锚栓复位，发出“锚栓复位”信号，左手握管状手柄，右手握牵引机左侧把手，发出“好”的信号，与二号员一起抬起牵引机搬运至原处，返回操作线。

顺序

1

2

3

4

5

指挥员

发出“收操”的口令。

一号员

在三号员操作手柄将绞盘钢丝绳松开后，发出“钢丝绳松开”信号。

从吊绳上解下钢丝绳安全挂钩，然后将吊绳从被牵引物体上取下。

根据二号员的“钢丝绳收卷完毕”信号和三号员的“锚栓复位”信号，整理绞盘钢丝绳和吊绳。

将绞盘钢丝绳和吊绳搬运回原处，返回操作线。

二号员

听到指挥员“收操”的口令后，绕回到牵引机前面。

根据三号员的“钢丝绳取出”信号，手持绞盘钢丝绳，与三号员一起将绞盘钢丝绳从绳索导轨中取出，发出“钢丝绳收卷完毕”信号

回到支撑物的位置，将吊绳从支撑物上取下，拿在右手上，左手抓住牵引机右侧把手。

根据三号员的“好”信号，与其一起抬起牵引机搬运至原位，返回操作线。

三号员

听到指挥员“收操”的口令后，将操作手柄切换为倒档状态。

根据一号员的“钢丝绳松开”信号，从倒档杆上卸下手柄，然后拉动释放手柄，解开加固装置，发出“释放完毕”信号。

与二号员一起将绞盘钢丝绳从绳索导轨中取出，拔出锚栓取下吊绳，将锚栓复位，发出“锚栓复位”信号。

左手握管状手柄，右手握牵引机左侧把手，发出“好”信号。

与二号员一起抬起牵引机搬运至原处，返回操作线。
