（起重气垫各部件名称及操法的操作线）

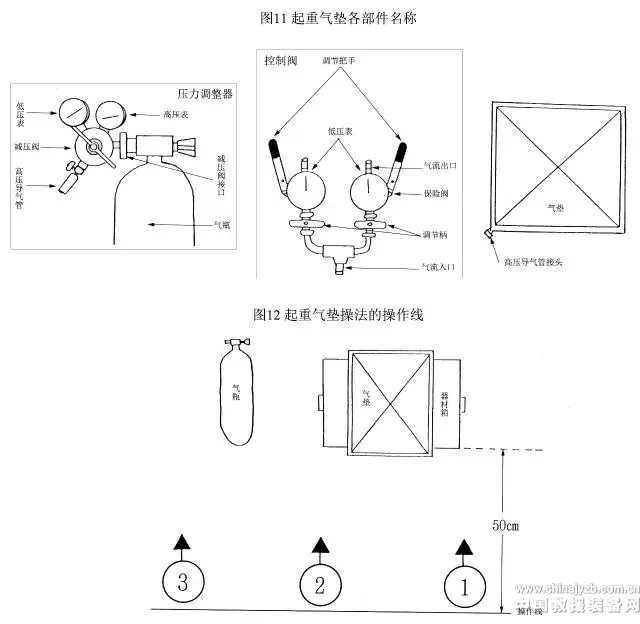

第47条  起重气垫各部件名称和操法的操作线如图11和图12所示。

（操法实施注意事项）

第48条  除第4条规定外，在使用起重气垫时，应注意以下各项。

一、在进行顶撑作业前，应准备石块、支撑棒。

二、气垫应缓慢充气膨胀。

三、顶撑物为锐利的物体或在温度高达105℃以上时严禁使用。

四、重叠使用气垫时，同时最多使用两张，充气必须从放置在下面的气垫开始。

五、打开气瓶控制阀时，应确认所有阀门是关闭的。

（起重气垫的操作种类及操作要领）

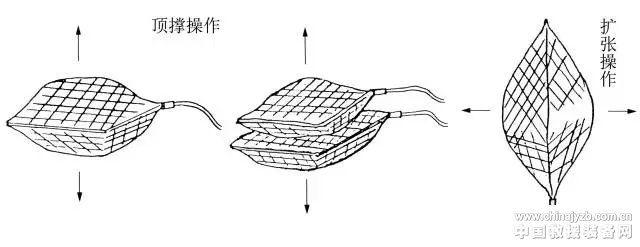

第49条  起重气垫的操作种类分为顶撑操作和扩张操作。

（搬运起重气垫）

第50条  将起重气垫搬运至操作位置时按照以下口令和要领。

一、指挥员发出“目标´´´，搬运”的口令。

二、一号员听到指挥员“目标´´´，搬运”的口令后，左手抓住器材箱把手，根据二号员的“开始”信号，与二号员一起将器材箱搬运至目标位置。

三、二号员听到指挥员“目标´´´，搬运”的口令后，右手抓住器材箱把手，发出“开始”信号，与一号员一起将器材箱搬运至目标位置。

四、三号员听到指挥员“目标´´´，搬运”的口令后，右手放在气瓶控制阀上，拎起气瓶并夹抱在左腋下，搬运至目标位置。

顺序

1

2

3

指挥员

发出“目标´´´，搬运”的口令。

一号员

听到指挥员“目标´´´，搬运”的口令后，左手握住器材箱把手。

根据二号员的“开始”信号，一起抬起器材箱。

搬运至目标位置，返回操作线。

二号员

听到指挥员“目标´´´，搬运”的口令后，右手握住器材箱把手，发出“开始”信号。

与一号员一起抬起器材箱。

同一号员。

三号员

听到指挥员“目标´´´，搬运”的口令后，右手放在气瓶控制阀上。

拎起气瓶并夹抱在左腋下。

同一号员。

备注

搬运气瓶时要小心轻放，打开气瓶控制阀时要注意阀门开启过程中的反弹。

（组装和检查起重气垫）

第51条  组装和检查起重气垫时按照以下口令及要领。

一、 指挥员发出“´´´操作，准备器材”口令，根据三号员的“准备完毕”信号，发出“检查器材”的口令。

二、 一号员听到指挥员“´´´操作，准备器材”的口令后，从器材箱中取出气垫侧面的高压导气管，与气垫相连接，发出“连接完毕”信号；将高压导气管另一端递给二号员，按照指挥员“检查器材”的口令，检查气垫外观，并发出“检查完毕”信号。

三、二号员听到指挥员“´´´操作，准备器材”的口令后，从器材箱中取出控制阀，在送气口处连接一号员递过来的高压导气管，发出“连接完毕”信号。将控制阀的送气口与调整器侧面的高压导气管连接，发出“连接完毕”的信号后，再将调整器侧面的高压导气管的另一端递给三号员，听到指挥员“检查器材”的口令后，检查控制阀的操作杆和控制按钮是否处于关闭状态，查看高压导气管连接部位，发出“检查完毕”信号。

四、 三号员听到指挥员“´´´操作，准备器材”的口令后，从器材箱中取出减压阀，连接在气瓶上，并发出“连接完毕”信号。接过二号员递过来的调整器侧面的高压导气管并与减压阀连接，发出“准备完毕”信号。听到指挥员“检查器材”口令，确认气瓶控制阀的开启压力，发出“压力´´´MPa”信号，并查看减压阀和气瓶外观，发出“检查完毕”信号。

顺序

1

2

3

4

指挥员

发出“´´´操作，准备器材”口令。

根据三号员的“准备完毕”信号，发出“检查器材”口令。

一号员

听到指挥员“´´´操作，准备器材”的口令后，从器材箱中取出气垫侧面的高压导气管。

连接高压导气管与气垫，发出“连接完毕”信号。

将高压导气管的另一接头递给第二号员。

听到指挥员“检查器材”的口令后，检查气垫外观，并发出“检查完毕”信号。

二号员

听到指挥员“´´´操作，准备器材”的口令后，从器材箱中取出控制阀。

将送气口与一号员递来的高压导气管连接，发出“连接完毕”的信号。

在进气口连接减压阀一侧的高压导气管，发出“连接完毕”信号。

将减压阀侧的高压导气管的另一端递给三号员，听到指挥员“检查器材”的口令后，检查控制阀的操作杆和控制按钮是否处于关闭状态，检查高压导气管连接部位的外观情况，发出“检查完毕”信号。

三号员

听到指挥员“´´´操作，准备器材”的口令后，从器材箱中取出减压阀。

将减压阀与气瓶连接后，发出“连接完毕”信号。

将二号员递过来的减压阀侧部高压导气管与减压阀连接，发出“准备完毕”信号。听到指挥员“检查器材”的口令后，确认气瓶控制阀的开启压力，发出“压力´´´MPa”，检查减压阀和气瓶外观，发出“检查完毕”信号。

备注

注意不要强行拽拉高压导气管，谨防连接部位脱落。

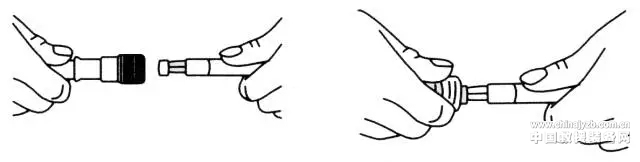

连接部快速连接时，连接到位后会发出“啪”的声音。

（操作起重气垫）

第52条  操作起重气垫时按照以下口令及要领。

一、指挥员发出“´´´操作，开始”口令，确认操作状况后发出“停”的口令。

二、一号员听到指挥员“´´´操作，开始”口令后，将气垫摆放在操作线位置进行设定，发出“设定完毕”的信号，并观察气垫的充气情况。

三、二号员根据一号员的“好”信号以及三号员的“压力´´´MPa”信号，缓慢操作控制杆，使气垫缓慢充气膨胀，听到指挥员“停”的口令后停止操作。

四、三号员听到指挥员“´´´操作，开始”的口令后，打开开关将压力调至设置值，发出“压力´´´MPa”信号，注意减压阀压力变化的同时观察操作状况。

顺序

1

2

3

指挥员

发出“´´´操作，开始”口令。

确认操作状况。

确认操作状况，发出“停”口令。

一号员

听到指挥员“´´´操作，开始”的口令后，将气垫摆放在指定位置进行设定，发出“设定完毕”的信号。

观察气垫充气状况。

二号员

根据一号员“设定完毕”的信号及三号员“压力´´´MPa”的信号，缓慢操作控制杆，使气垫缓慢充气膨胀。

听到指挥员“停”的口令后停止操作。

三号员

听到指挥员“´´´操作，开始”的口令后，操作减压阀调至设置压力，发出“压力´´´MPa”的信号。

注意减压阀的压力变化的同时观察操作状况。

备注

操作时参照第48条（一）-（五）规定要领。

（整理器材）

第53条  收拾整理起重气垫时按照以下口令及要领。

一、指挥员发出“收操”口令。

二、一号员根据二号员“排气完毕”的信号，卸下气垫，分解高压导气管，将气垫放回器材箱中并将器材箱搬回原来位置返回操作线。

三、二号员根据三号员“气瓶控制阀关闭”的信号，打开控制开关排放出气垫中的气体，操作调节把手，排放出气瓶部位高压导气管中的气体，发出“排气完毕”信号，从控制阀上取下高压导气管，将控制阀和高压导气管放回器材箱中，并将器材箱搬回原来位置返回操作线。

四、三号员听到指挥员“收操”的口令后，关闭气瓶开关，发出“气瓶开关已关闭”信号，根据二号员的“排气完毕”信号，卸下减压阀上的高压导气管，并拆下气瓶上的减压阀，将高压导气管和减压阀放回器材箱中，将气瓶搬回原来位置，返回操作线。

顺序

1

2

3

指挥员

发出“收操”口令。

一号员

根据二号员的“排气完毕”信号，卸下气垫，分解下高压导气管，将气垫放回器材箱中。

将器材箱搬运回原的位置，返回操作线。

二号员

根据三号员的“气瓶控制阀关闭”信号，打开控制开关排放出气垫中的气压，操作调节把手，排放出气瓶部位高压导气管中的气体，发出“排气完毕”信号。

从控制阀上分解下高压导气管，并放回器材箱中。

将器材箱搬运回原位置，返回操作线。

三号员

听到指挥员“收操”的口令后，关闭气瓶开关，发出 “气瓶控制阀关闭”信号，根据二号员的“排气完毕”信号，分解下减压阀上的高压导气管。

分解下气瓶上的减压阀，将高压导气管、减压阀放回器材箱中。

将气瓶放回原处，返回操作线。

备注

应注意气垫和高压导气管不排气时，会导致高压导气管脱落、蹦开，砸伤操作员脚部。要缓慢排放气垫中的气体。

分解下减压阀时，可逆时针方向旋转排气阀，以排出空气。
