消防设施介绍

火灾自动报警系统

自动喷水灭火系统

消火栓系统

防排烟系统

灭火器的使用方法

消火栓的使用方法

火灾自动报警系统

火灾自动报警系统是由触发装置、火灾报警装置、以及具有其它辅助功能装置组成的，它能在火灾初期，将燃烧产生的烟雾、热量、火焰等信息，通过火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位、时间等，使人们能够及时发现火灾，并及时采取有效措施，扑灭初期火灾，最大限度的减少生命和财产的损失。

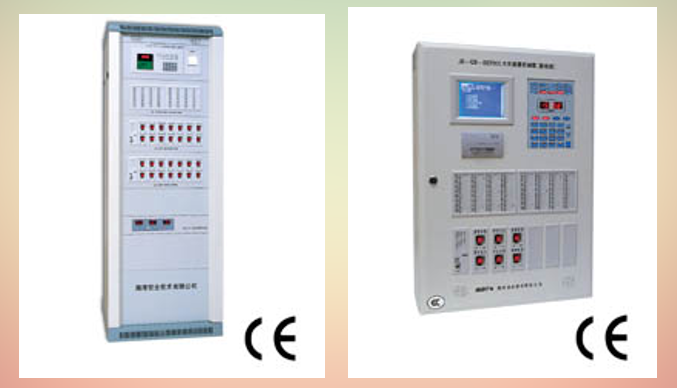

火灾报警系统控制主机

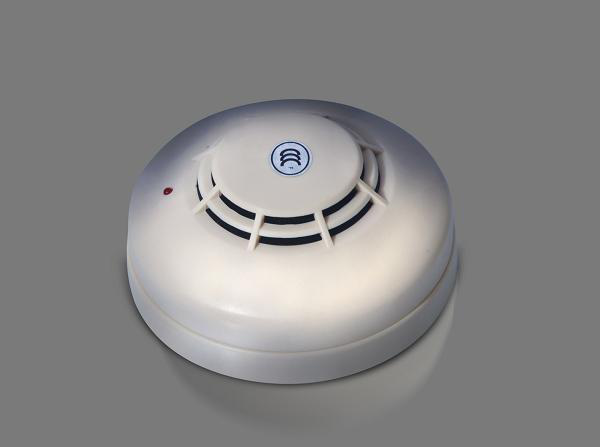

烟感器：

当室内（或局部）的烟雾或尘雾达到一定浓度时，烟感器会自动报警，起到预警的作用。上面的红色指示灯长亮（引起报警）或不亮（无电源）为不正常，闪烁时为正常。

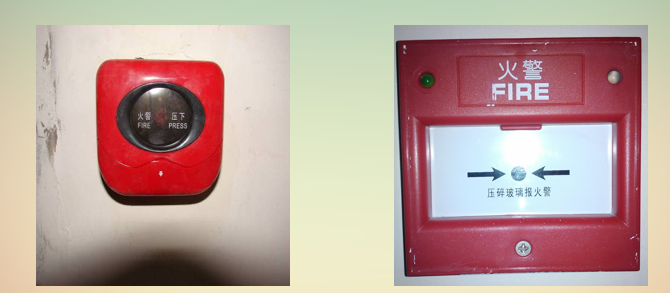

手动报警按钮和消火栓按钮

手动火灾报警按钮，上面有小圆圈，即报警按钮。发生火灾时，将其按下，同时将消防信号传到消防监控中心。

自动喷水灭火系统

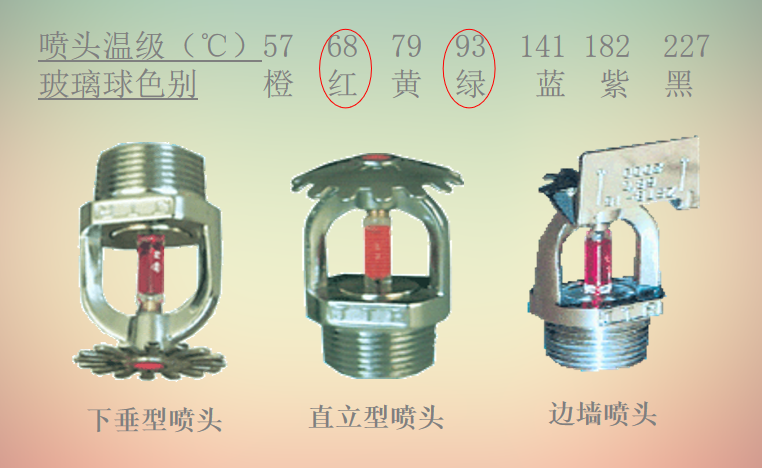

自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。

自动喷水灭火系统示意图

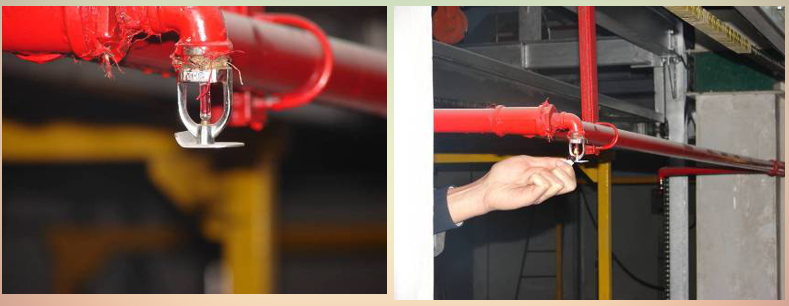

喷淋系统试验

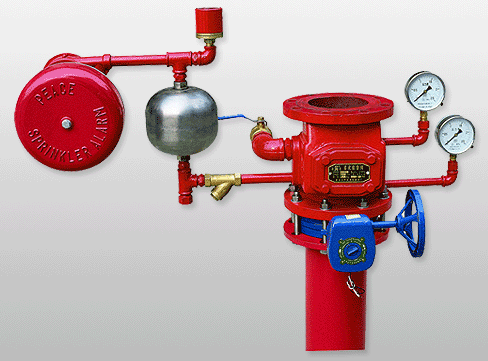

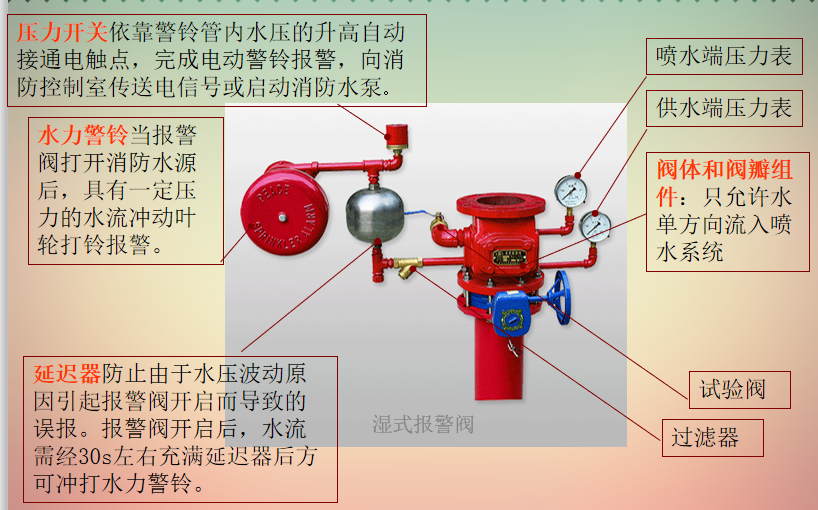

湿式报警阀

工作原理 湿式报警阀是湿式自动喷水灭火系统最核心的组件。水源从阀体底部进入，通过阀体内自重关闭止回的阀瓣后， 形成一个带有水压的伺候状态系统。高位压力表指示系统内压力，低位压力表指示系统外〔供水〕 压力。当被保护区域发生火 警， 高温令喷头的温感元件炸开，喷头喷水灭火，系统内压力下降，阀瓣打开，水源不断进入系统内，流向开启的喷头，持续喷水灭火。同时，少量水源由阀座内孔进入报警管道，经过滤器、延迟器，然后推动水力警铃报警。另外，压力开关被启动后，发出电讯号及起动喷淋泵。

水流指示器

工作原理 安装在每层的横干管或分区干管上，当某区域喷头喷水，水管中的水流推动指示器的桨片，通过传动组件，令微动开关动作，使其触点接通，讯号传至消防控制主机。

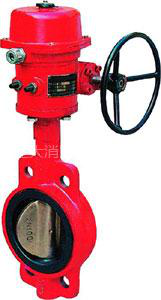

信号蝶阀

工作原理 通常安装在每层的横干管或分区干管上。当逆时针转动手轮，开启到流量小于全开流量80％时，输出“断”讯号。当开启到流量大于或等于全开流量80％时，输出“通”讯号。其正常状态应为通。

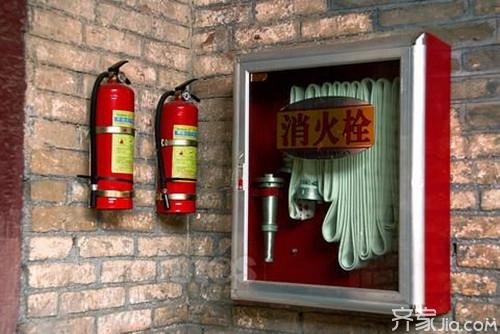

消火栓

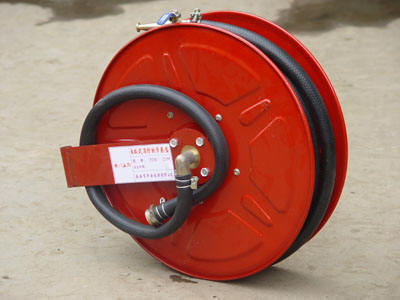

消防软管卷盘是建筑内的一种固定消防供水设备，俗称水喉。与室内消火栓相比，轻便、机动、灵活。

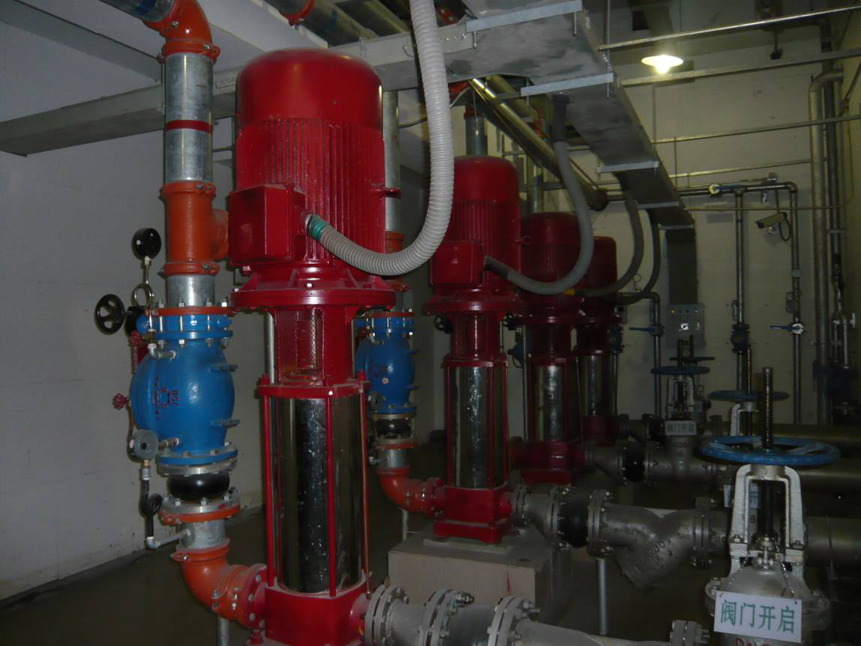

消防水泵房

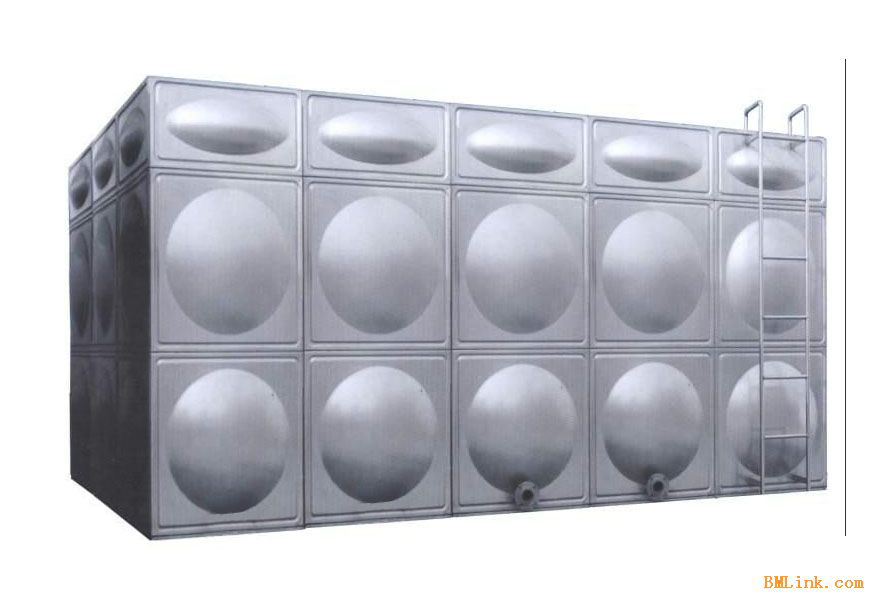

高位消防水箱

作用

1、提供管网静压

2、提供火灾初期

10分钟用水量火灾初期：由水箱向管网供水火灾延续：由消防泵从消防水池取水打压。消防水池提供0.5-1小时的取水量。

屋顶试验消火栓

建筑的平屋顶应设一个能够显示压力的检查用的消火栓

防排烟系统

加压送风防烟系统
建筑物发生火灾时提供不受烟气干扰的疏散路线和避难场所，采用管道向楼梯间、前室送风。
排烟系统
组成：挡烟壁、排烟口、防火排烟阀门、排烟道、排烟风机、排烟出口

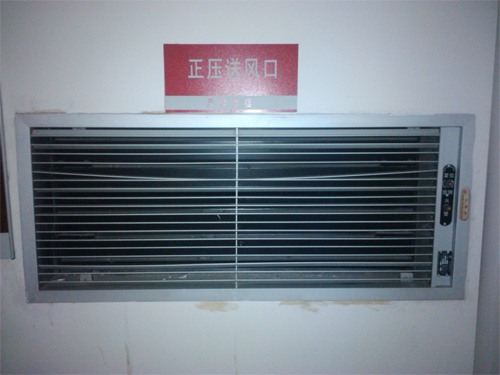

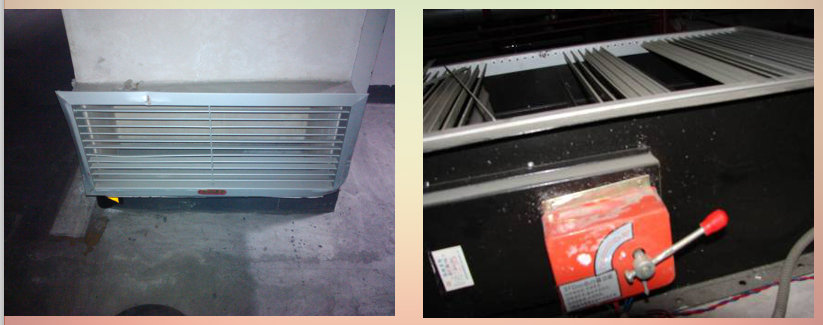

正压送风口

排烟口

在平时处于关闭状态，当消防设施报警时，联动系统启动发挥排烟的作用。

消防排烟风机

消防通道

指消防人员实施营救和被困人员疏散的通道。比如楼梯、过道

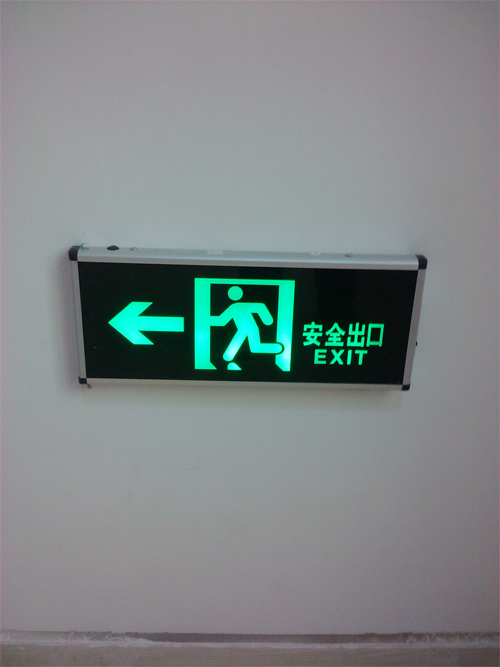

安全出口标识牌：

当发生火灾时关闭现场内所有带电设备、设施后安全出口指示灯会亮，起到指示逃生路线的作用；在火灾发生时，整个环境是红色、橙色的，绿色作为相反颜色最为显著，色光传播的最远

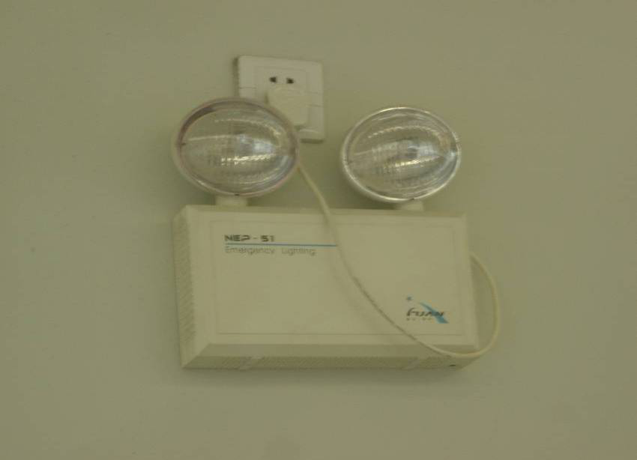

消防应急灯

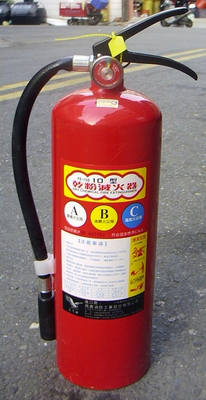

干粉灭火器

ABC型干粉灭火器可扑救固体类物质（A类）、液体物质（B类）及气体物质（C类）的初起火灾。也可扑救带电设备火灾，但不能扑救金属燃烧火灾。

二氧化碳灭火器

Ａ类（普通火灾）：木材、纤维、棉、毛、纸等固体可燃物之火灾。

Ｂ类（油脂类）：石油类或其它可燃液体、油脂类化学、化学药品、煤气等火灾。

Ｃ类（电器类）：马达、引擎、电炉\电视等电器机械设备之火灾。

Ｄ类（金属类）：各种金属类所引起的火灾。

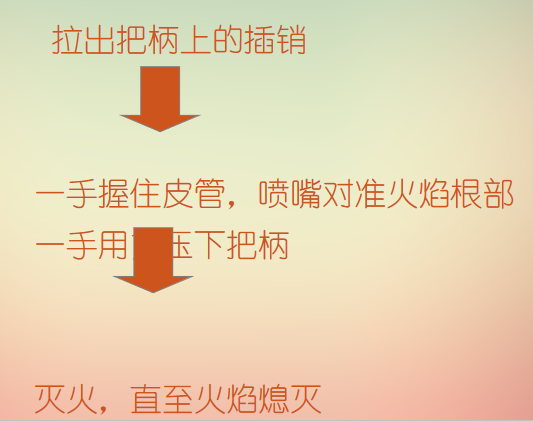

干粉灭火器使用方法

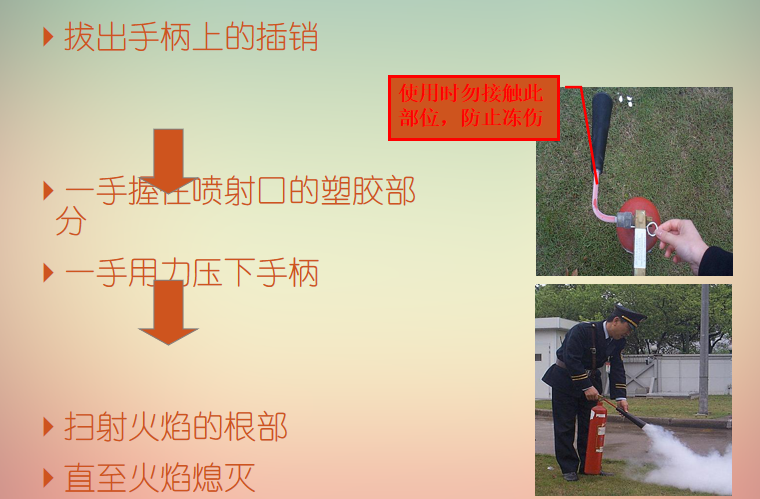

二氧化碳灭火器使用方法

处于距起火点约1.5米--2米左右的地方，并尽量处于上风口，拔出手柄上的插销，一手握住喷射口的塑胶部分，一手用力压下手柄，扫射火焰的根部，直至火焰熄灭。

二氧化碳是窒息性气体，对人体有害，使用时应注意安全。在灭火时，要连续喷射，防止余烬复燃。如在室外，则不能逆风使用。

使用时，不能直接用手抓住金属连线管，防止手被冻伤。

使用灭火器应注意的事项

金属钾、钠、镁、铝和金属氢化物等物质火灾，禁上用二氧化碳扑救。因为这些物质的性质十分活泼，能夺取二氧化碳中的氧而燃烧。

二氧化碳灭火，主要是隔绝空气，窒息灭火，而干粉、“1211”等属化学灭火，通过中断燃烧的链式反应，使火熄灭。灭火器应放置在被保护物品附近，干燥通风和取用方便的地方；要注意防止受潮和日晒；灭火器各连接部件不得松动，喷嘴塞盖不能脱落，保证密封性能良好；灭火器应按规定的时间进行检查；使用后必须进行再充装.

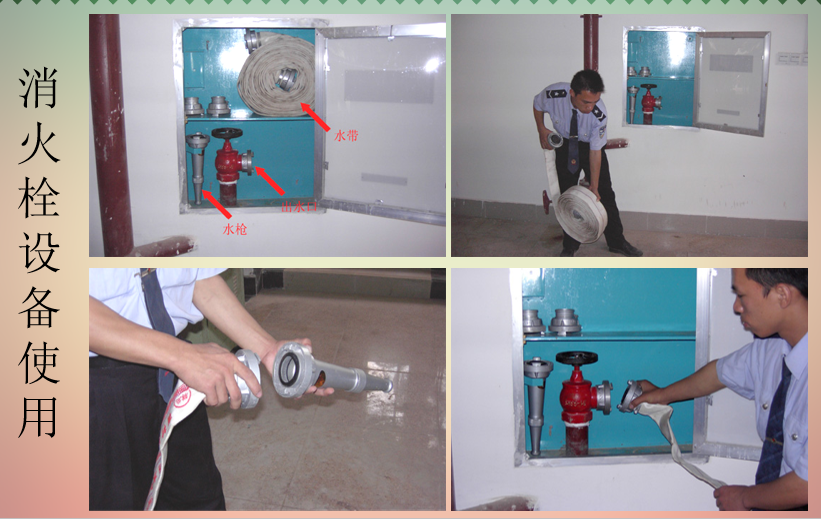

室内消防栓使用法

 安全防火，人人有责！
