美国大力公司的CAFS产品组成有五个部分,分别是:水泵、泡沫比例混合器、空压机、泡沫控制阀和喷射器。
第一个组成部分水泵,之前我们做过详尽的介绍,相信大家已经非常熟悉了。如果有需要了解这一部分的读者,可以通过我们的微信公众号往期文章进行了解,本期不再赘述。

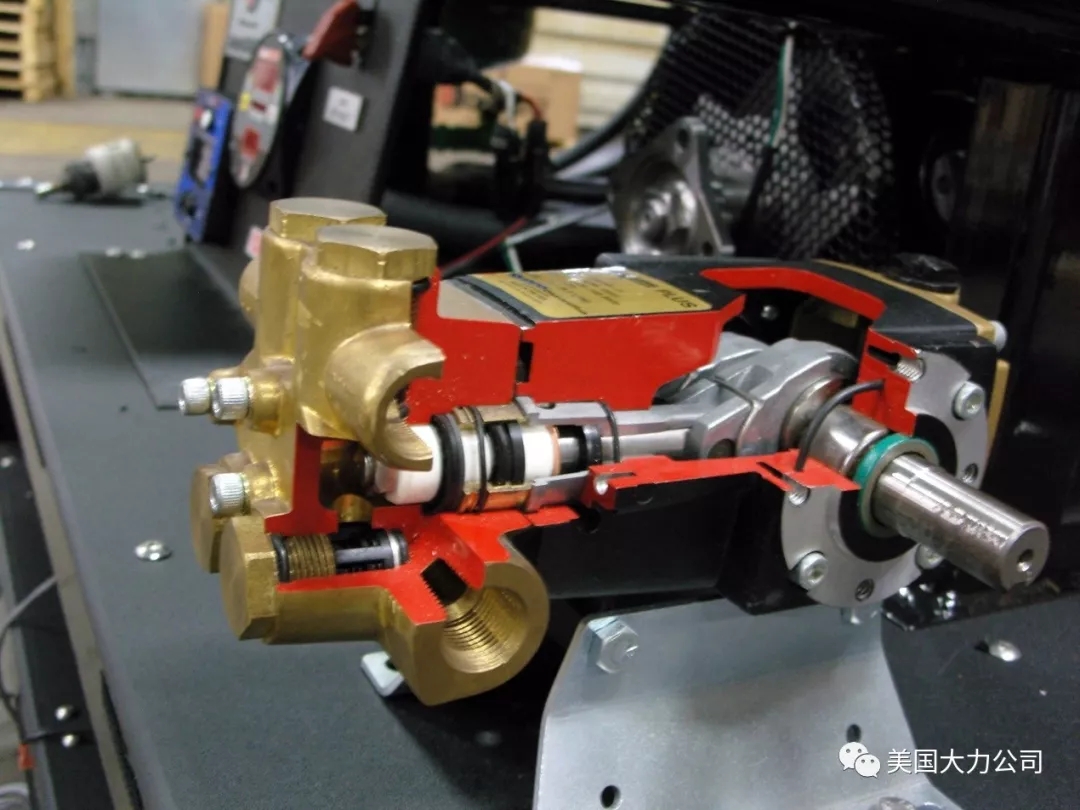

本期,我们专门介绍泡沫比例混合器。泡沫比例混合器的作用是把泡沫原液按照所需的比例加入到水中形成混合液。由于CAFS所使用的泡沫原液多数是A类泡沫液,而A类泡沫液的混合比例基本都在0.3~1.0%范围内,这对于CAFS的比例混合器的比例控制精度就提出了比较高的要求。为了满足比例混合要求,美国大力公司采用了柱塞泵或齿轮泵型式的泡沫泵。作为容积泵的典型应用,柱塞泵或齿轮泵从其原理及结构上可以满足我们的使用要求,计量准确,精度高,容易控制是它明显的特点。

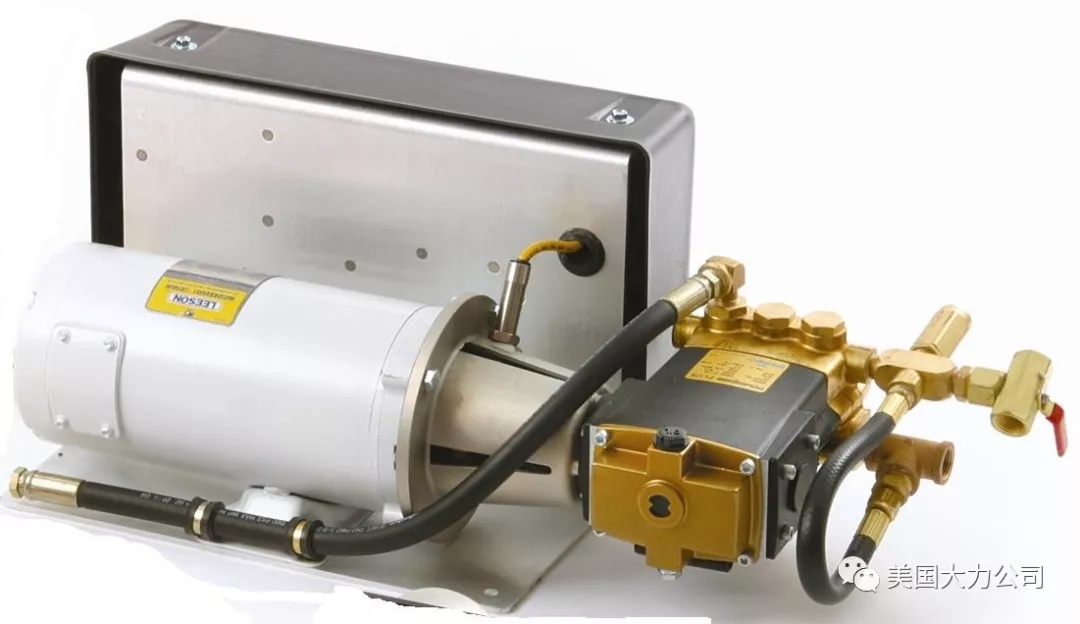

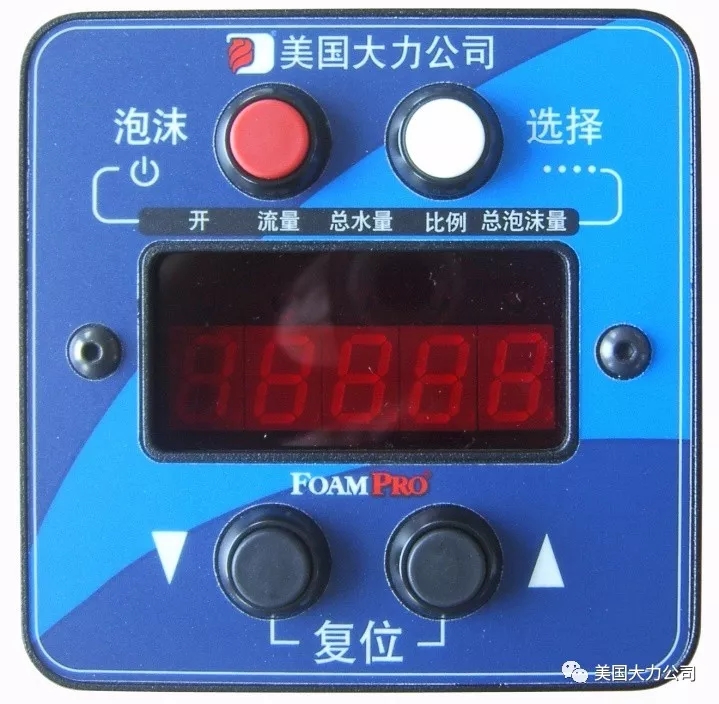

为保证比例混合器的高精度比例混合要求,单凭作为执行装置的柱塞泡沫泵本身还不够,我们还需要驱动装置和控制系统来协同工作,从整体效果上保证最终比例混合器的性能。对于驱动装置,我们选用了具有高可靠性和准确度的步进电机;对于控制系统,我们采用的是闭环全自动控制方式。水流量计监测到水流量后,信号发送给控制单元,控制单元根据操作者输入的泡沫比例,经过电脑计算得出需要加注的泡沫液量,随即发送“要多少泡沫液”的信号给电机,电机在执行指令的同时还会反馈“实际出了多少泡沫液”。如果实际值与需求值之间存在误差并超过了允许范围,或者水流量发生了改变,控制单元都会相应调整电机和泡沫泵的工作状态,这样通过三者的配合可以做到“要多少泡沫液就出多少泡沫液”,真正实现比例混合器的简单化操作、智能化控制及精准化比例。
除了满足使用要求外,比例混合器的设计中还有安全保护和逻辑互锁功能来保证比例混合器的正确及安全使用。比如:泡沫液低位报警、电机超速报警、压力过高时自动泄压。另外,根据不同用户的需求,我们还开发设计了众多的功能扩展件,比如:遥控操作开关,AB罐电动转换阀,多路加注控制单元和流量计总成等。
美国大力公司为CAFS配套使用的比例混合器有如下几种,相信其中总有一款能能满足你的使用要求。
型号 |
流量 |
功率 |
泡沫混合比例 |
驱动方式 |
1600 |
|
250W |
0.1~1.0% |
电驱动 |
1601 |
|
250W |
0.1~1.0% |
电驱动 |
2001 |
|
400W |
0.1~3.0% |
电驱动 |
2002 |
|
560W |
0.1~3.0% |
电驱动 |
2024 |
|
1.1kW |
0.1~3.0% |
电驱动 |
3012 |
|
8.8kW |
0.1~6.0% |
液压驱动 |
本文转载微信公众号:美国大力公司。
