1 引言

2008年汶川大地震造成重大人员伤亡及财产损失，同时让人震惊的是，在技术高度发达的21世纪，我国地震救援装备效率极其低下。大型挖掘机易造成被救人员伤亡，除此外似乎只能采用原始的徒手挖掘救援了。专业救援装备很少，为救援一个人，几十个人花费二三天还没有效果，严重地耽搁了对其他人员的施救，从而浪费了宝贵的救援时间，原因在哪里呢?我们有必要总结分析一下。

2背景技术

目前，一般液压千斤顶为了携带方便，采用泵、阀、缸⋯一体化结构，当野外作业，如汽车更换轮胎时很方便，但是当地震时，如这次汶川大地震，房屋倒塌，人被压在倒伏的断壁下，情况复杂，空间狭小，出现很多问题：

(1)在比较窄的空间下，千斤顶放不进去；

(2)千斤顶的手柄施展不开；

(3)千斤顶放进去了，打滑找不到支点；

(4)千斤顶心1找到支点了，但受力集中，因害怕将整块墙壁顶裂，而不敢使用千斤顶；

(5)顶力不够。

3地震救援

液压千斤顶的设计思维创新针对上述缺点，我们可将设计思维创新，设计一种分离式、单作用、球接头地震救援液压千斤顶：

(1)该装备采用泵站与执行机构液压缸分离，执行机构液压缸，体积小可以放进很狭小的空间，泵站放在外面(手柄当然也在外面)用软管与液压缸连接，泵站可以电动、机动、手动，这样就解决一般千斤顶放不进狭小空间的难题；

(2)液压缸采用单作用，结构简单，控制顶出空间，液压缸可以是单级、多级；

(3)该装备采用球接头及顶板，采用球接头，可适应狭小的空间内断壁与地面的任意角度，支点灵活，顶板上内陷爪子，可防止顶板打滑。球接头与活塞杆的连接可用螺纹，亦可用可动但不分离的配合；

(4)顶板采用方型块用圆柱销组装，在狭窄的空间内可小可大，防止受力集中将整块墙壁顶裂危及人身安全；

(5)换向阀可采用平面压差密封，成倍提高阀的最高压力。手动操作，避免动力缺乏；

(6)最高顶力可达50 t，甚至更大。

4关键先进技术创新

为了减少液压救援装备体积，提高总顶力，可采用如下措施：

(1)关键密封件以特种材料为基材，配以优质密封结构，可耐压100 MPa；

(2)关键件采用高强度金属材料精密加工制造；

(3)手动泵配以超高精度阀件；

(4)一般双作用阀耐压35 MPa即属高压，本换向阀采取平面压差密封结构，并超高精度加工而成，可耐压70 MPa。

5附图及使用说明

该装备原理如图l所示。

图1地震救援液压千斤顶液压原理

该装备由泵站、液压缸、油管接头、球接头、顶板、顶爪、泵站组成，泵站与液压缸是分离的，用软管通油管接头联接。

工作时，先观察救援空间的大小，测算装备的放置空间。将液压缸放进去，确定上顶板的位置，使顶爪陷入墙壁凹孔，放入上顶板，开动泵站，送入液压油，使液压缸活塞杆球头顶进上顶板球孔中，此时顶爪一定要陷入墙壁凹孔，使顶板固定，防止顶滑，此时可根据需要，送人液压油控制活塞杆行程，控制顶出的空间，从而将被墙壁压住的人解救出来。

6结论

本项目实际使用的有益效果是：泵站与缸分离，解决空间狭窄情况下，千斤顶放不进去，手柄施展不开的难题。单作用的液压缸结构简单、成本低又可方便地控制起升空间。采用球接头、组装式顶板，解决找支点难、受力集中的难题。

7、QJQ系列千斤顶

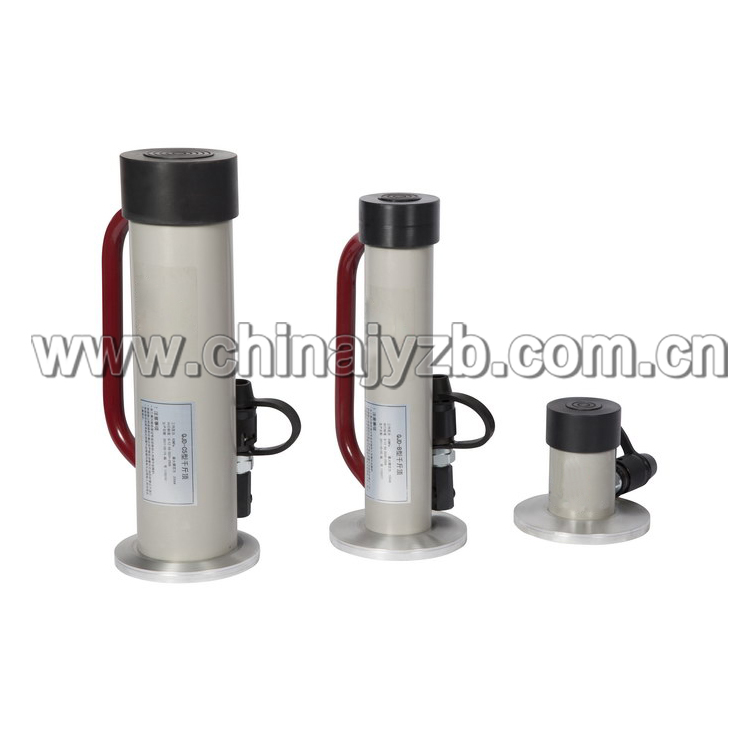

QJQ系列千斤顶

QJD系列千斤顶组套含5 吨、10 吨和 20 吨三种不同撑顶力和撑顶高度的千斤顶。该千斤顶与A 型或 X 型手动泵配合使用，具有移动障碍物、撑顶物体及保持物体稳定的功能。

QJD系列组套中的三件产品可根据客户实际需要选配或全配；三种不同高度和撑顶力的千斤顶组合可满足不同救援环境的需要；采用高强度轻质合金制造，重量轻，撑顶力大，撑顶快。
