液压式混凝土和岩石分裂机(以下简称分裂机)是德国达尔达公司生产的一种便携式工具，可替代爆破和传统的破碎方法，在采石场的荒料开采领域也具有很大的技术优势。该机具有体积小、重量轻、动力强劲，工作时无振动、无冲击、无噪声、无粉尘，工作效率高、工作效果显著等特点。在不允许爆破的场合，大型设备无法进入的狭窄施工场地，周围环境对振动、冲击、噪声和粉尘有较大限制等的情况下，使用分裂机更有其独特的功效。

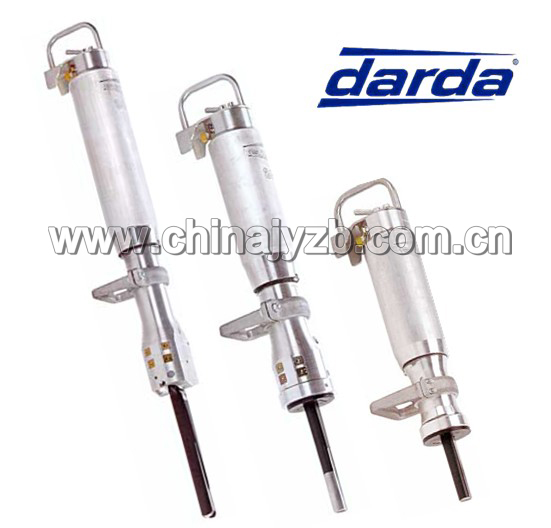

德国达尔达C2S、C4S、C10S型分裂机

1 分裂机系统的基本构造

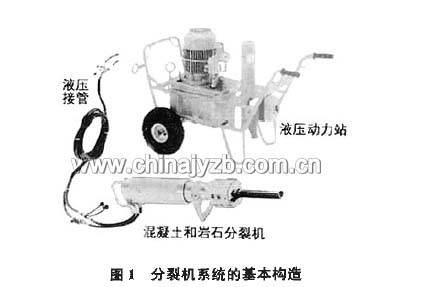

一套分裂机系统通常包括液压动力站、一台或数台分裂机，液压连接管、快速接头和其它附件，如图1所示。

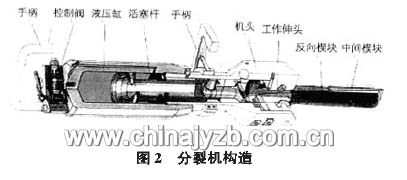

液压动力站主要由动力源、液压油泵、卸压阀、液压油箱和机架(车)等组成，动力源有便携式和移动式两大类，1台液压动力站最多可以同时驱动5台分裂机。分裂机构造如图2所示，主要由控制阀、分裂缸、工作伸头和楔块组构成。分裂机主要由高品质的特殊铝

合金和合金钢通过精密加工而成，配以特殊优质的密封件，因此重量轻、承压能力大。反向楔块经过特殊的表面处理后又镀上一层特殊硬质合金，具有很高的抗压强度和耐磨、耐高温性。

液压连接管用来连接液压动力站和分裂机，快速接头能够在数秒种内安全、快捷、方便地将液压管与液压动力站和分裂机连接起来投入工作或拆卸，便于搬运。如果由一台液压动力站同时驱动多台液压分裂机，需要在液压连接管中配置分流器。

2 工作原理

通常被破碎的物体(如混凝土、岩石等)的抗压强度很高，而抗拉强度却低于其抗压强度的10％。分裂机正是利用脆性材料抗拉强度低的这一特性，运用楔块组的相对运动将液压能转变为机械能，使楔块组产生扩张分裂力，让混凝土和岩石从内部分裂，达到破碎和开挖的目的。

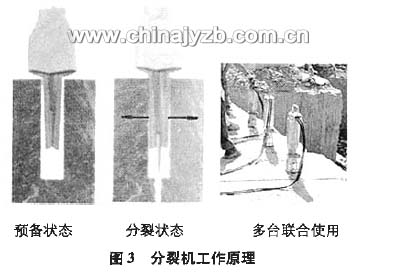

工作过程如下首先在被分裂的物体上钻一个特定直径和深度的孔，将分裂机的楔块组插入孔中。液压动力站的高压油使液压缸活塞杆推动工作伸头，使分裂机楔块组中的中间楔块向前伸出，将反向楔块向两边撑开，产生扩张分裂力，被分裂的物体结构内部破坏并分裂开来。如图3所示。

如果分裂的物体很大，可在需要分裂的面上打多个孔，在每个孔上插入一台分裂机，每台分裂机最大分裂力可达1900～4130kN，这样多台分裂机联合使用可产生巨大分裂力。

3 主要技术参数

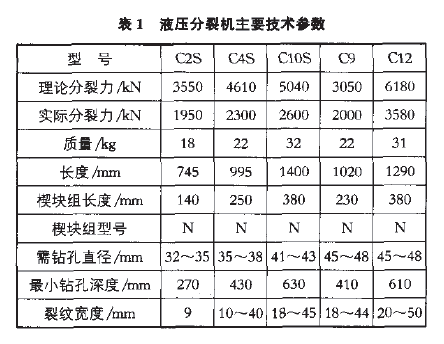

液压分裂机主要技术参数见表1。

选择液压动力站应根据工作要求、施工现场的条件和需要同时工作分裂机的数量来确定。

4 分裂机的性能特点

(1)安全性。分裂机是在静态液压作用下可控性地工作，不会像爆破和其它冲击性拆除、凿岩设备那样存在危险隐患，无需采取复杂的安全措施。

(2)环保性。分裂机工作时，不会产生振动、>十击、噪声、粉尘、飞屑等，周围环境不会受到影响。即使在人口稠密地区或室内，以及精密设备旁，都可以无干扰地进行施工。

(3)经济性。分裂机数秒钟即可完成分裂过程，并且可以连续无间断地工作，效率高，其运行及维护保养成本很低；无需像爆破作业那样采取隔离或其它耗时和昂贵的安全措施。

(4)精确性。与大多数传统的拆除方法和设备不同，分裂机可以预先精确地确定分裂方向、分裂形状以及需要去除部分的尺寸，分裂、拆除精度高。

(5)易操作性。分裂机的人性化设计，确保了其使用方法简单易学，仅需单人操作；维护保养便捷，使用寿命长；分裂机和动力站的搬运也十分方便。

(6)灵活性。特殊铝合金的应用，使达尔达分裂机在产生巨大分裂力的同时具有较小的重量和体积，从而可以在室内或狭窄的场地十分方便地进行拆除分裂，同时还可以在水下作业。

5 工程应用范例

5．1钢筋混凝土结构的拆除与局部改造

分裂机以其巨大的分裂力广泛应用于各种钢筋混凝土基础和混凝土墙体拆除与局部改造。

5．2采石场荒料的开采

分裂机在大理石、花岗岩、砂岩等采石场的荒料开采中具有很大的技术优势。与爆破或其它人工方式相比，具有安全、环保、成材率提高2～3倍、开采成本低等优势。

5．3要求环保和无干扰拆除作业

分裂机特别适用于对冲击、振动要求严格控制的基础、地面、墙体拆除和改造。

5．4各种抢险

在地震、矿难、火灾等各种灾难抢险中，可利用分裂机穿墙破石，也可用于铁路抢险与危岩处理工作，破碎山体塌方滚落到公路上的巨石，达到快速清除路障的目的。

由于达尔达分裂机系统的上述优点，为它在各类建设工程和建筑改造工程中的应用提供了很大的市场。
