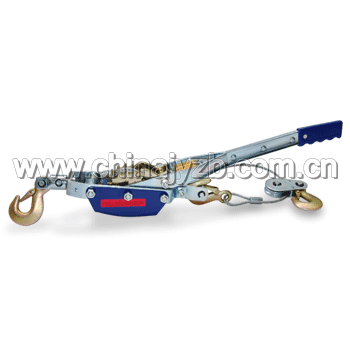

4吨双钩双轮牵引器

牵拉器适用于各种救援时的平向牵引：

（一）在破拆时、结构调整时对受困人员的解救；

（二）用于牵拉方向柱等结构，对人员施救。如：设备、物体、车辆的平向移动；货物的捆扎；游船的停泊；树木的扶正等。尤其适用于局部空间受到限制的场所。

其特点：

（一）重量轻，体积小，结构紧凑耐，磨损，耐腐蚀；

（二）不易打滑、不损伤被捆货物表面，适合多次频繁装卸；

（三）采用合理的连动系统，手扳力小，大大减少了对钢丝的磨损，提高了整机性能；

（四）操作简单、方便。

第一节 安全操作规程

1.吊装或牵拉前应仔细检查牵拉器两个挂钩固定是否稳定牢固、牵引绳索是否完好，一切准备工作正常，方可吊装及牵拉。

2.吊装及牵拉时应注意不要磨损牵引绳索，避免断裂发生危险。

3.如果被吊装及牵拉的是受伤生命体，必须做好安全防护，以免造成二次伤害。

第二节 使用操作

牵拉器操作步骤如下：

1. 打开棘轮

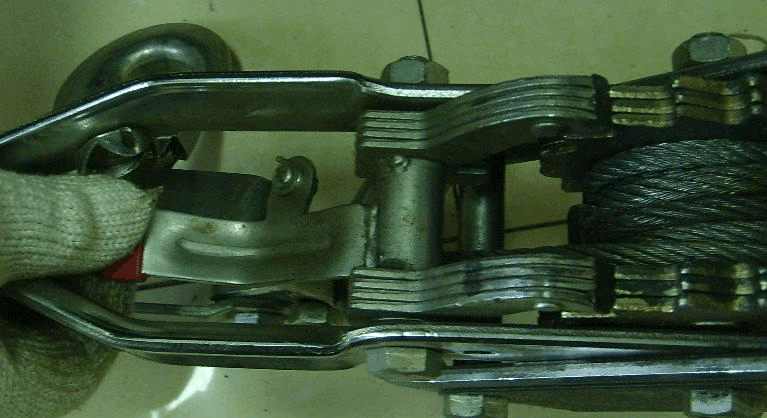

按下牵拉器手柄处的红色按钮后（见图1-2），手柄控制的另一端的限位棘爪同棘轮可以完全脱开（见图1-3）。

图1-2 打开棘轮示意图

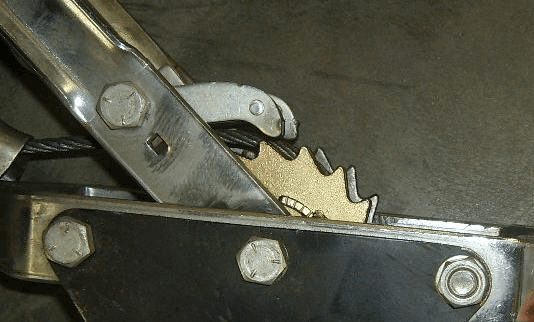

图1-3 棘爪、棘轮脱开示意图

2. 拉出钢索

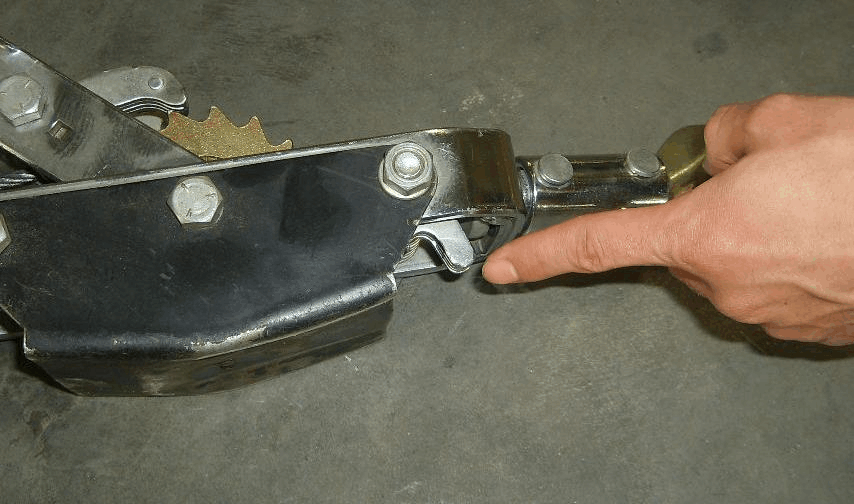

牵拉器底部有弹簧控制扳机（见图1-4手指处）。

图1-3 弹簧控制扳机示意图

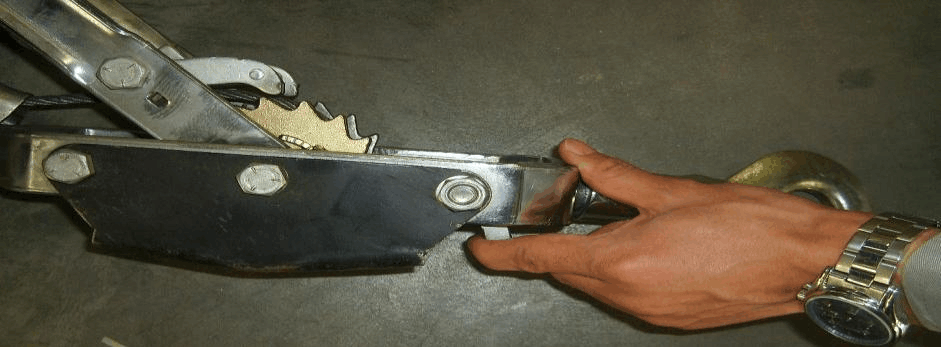

向后拉动底部的弹簧控制扳机（见图1-5），钢索可以自由拉出，见图1-6。

图1-5 拉动弹簧控制扳机示意图

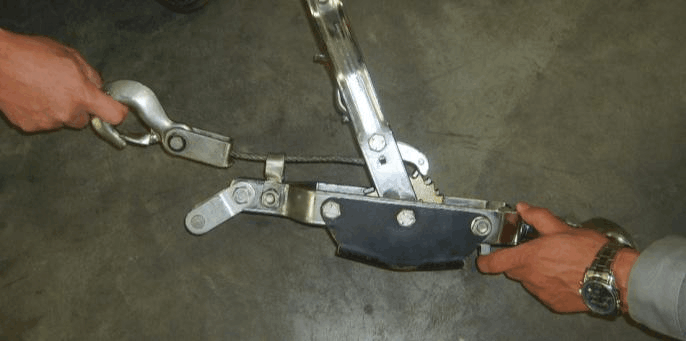

图1-6 钢索拉出示意图

3.锁紧棘轮，弹簧机关复位

拉出钢索到达适合长度后，放开弹簧扳机，检查是否锁紧；抬起手柄处的红色按钮，使手柄控制的限位棘爪与棘轮咬合锁紧。仔细检查上述两处确认锁紧后才可进行下述牵拉作业。

4.固定牵拉器

将手动牵拉器头部挂钩固定或悬挂于固定物体上，如果需要可连接能够承受同样吨位的钢丝绳或者索链，见图1-7。

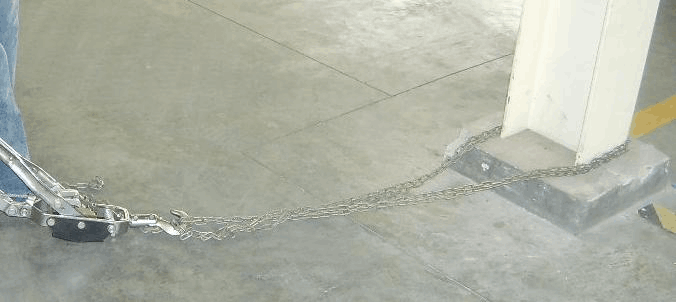

图1-7 牵拉器固定示意图

将另一端的挂钩挂在需要吊运或牵拉的物体上，见图1-8。

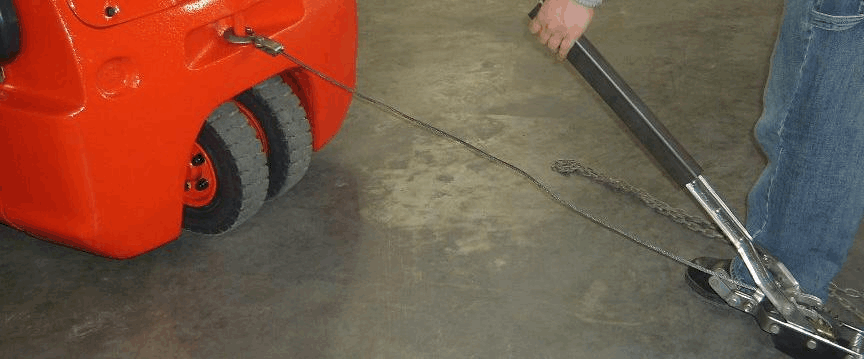

图1-8 固定牵拉物体示意图

5. 实施牵拉作业

手柄向前推压，向上提拉，向后按压（见图1-10），此动作反复进行，即可达到收紧绳索、拉动或提升起被牵拉物体的目的。

图1-10

6.松开连接

完成牵拉后，重复上述序号1序号2中的按压红色手柄按纽及扳动弹簧扳机，导致钢丝绳完全松劲，此时在摘钩后解开所有连接。

7.收回牵拉器

首先重复序号3的操作——将棘轮锁紧、弹簧机关复位。带钢丝绳的挂钩端要施加一定的力（见图1-11），另一人实施序号5中的来回拉动的作业，将牵拉器钢丝绳完全收紧。

设备每次使用后应将表面擦拭干净（清洁表面时可用柔软质地的湿布），待表面完全干燥后再放入箱组指定位置中保存。

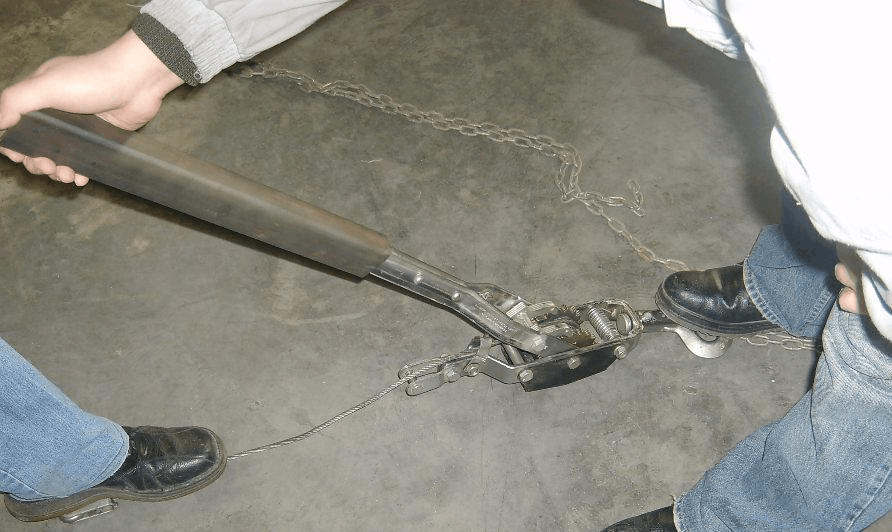

图1-11 牵拉器回收示意图

第三节 维护保养和故障排除

维护保养

设备每次使用后应将表面擦拭干净（清洁表面时可用柔软质地的湿布），待表面完全干燥后再放入固定架中保存。

常见故障与排除方法

常见故障及排除方法见表1

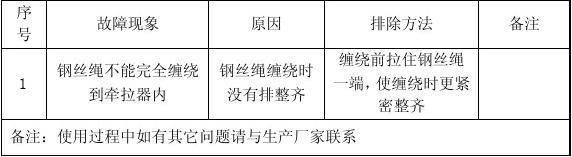

表1 常见故障及排除方法
