一、产品简介：

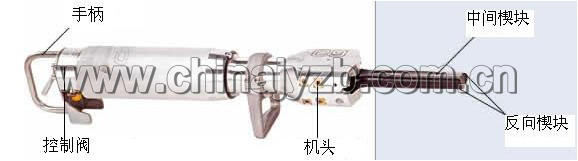

液压分裂机主要由控制阀、分裂缸和楔块组构成。整个分裂机主要由高品质的特殊铝合金和合金钢通过精密加工而成，配以特殊优质的密封件。因而其重量轻，承压能力大。同时，反向楔块经过特殊的表面处理后又镀上了一层特殊硬质合金，具有很高的抗压强度和耐磨、耐高温性。
岩石和混凝土分裂机是一种手工操作的设备，它利用液压原理，可以控制性地分裂物体。 特别是在对灰尘、飞屑、振动、噪音、废气排放有严格限制而大型拆除设备无法工作德的地方，达尔达液压式岩石和混凝土分裂机有其无法替代的特殊优势。

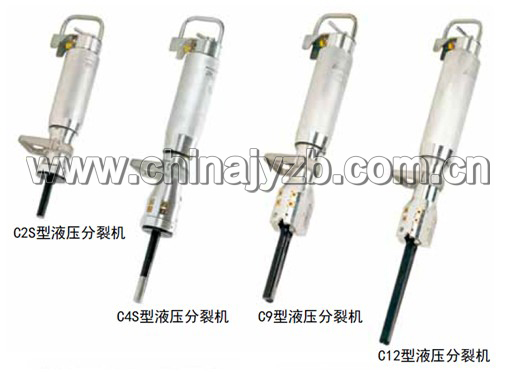

达尔达C9液压分裂机是最轻便的分裂机，平均每公斤重量可产生9.1吨的分裂力，适合便捷地解决中等强度的分裂任务，如：素混凝土和轻型钢筋混凝土的分裂、拆除。
达尔达C12液压分裂机时同重量等级中最强的分裂机，用于加强型钢筋混凝土的分裂、拆除。

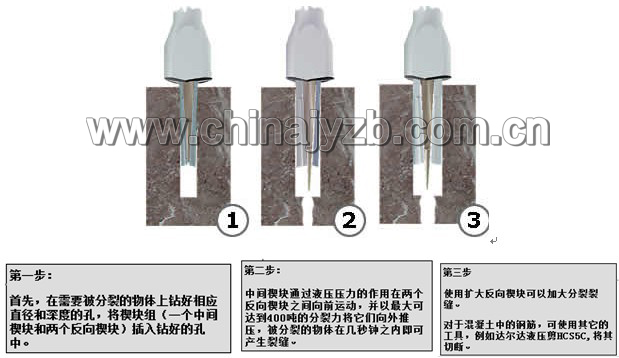

二、楔块原理--------------从被分裂的物体内部产生强有力的分裂力！
岩石和混凝土分裂机是根据卓有成效的楔块原理来设计的——在最狭窄的孔中向外能够释放出极大的分裂力。
通常，岩石和混凝土具有极高的外部抗压强度。因此，传统的拆除设备，如风镐/液压镐、液压锤和液压钳，不可能作到任意精确定位、定向拆除。
与此相反，岩石和混凝土从内部向外的抗拉强度却很小，通常是其抗压强度的10%。因此，分裂机可以作到十分轻松地将岩石和混凝土从内部精确定位、定向地分裂开。
三、产品特点：
ü 单台液压分裂机最大实际分裂力可高达413吨
ü 工作时无振动、无冲击、无噪音、无粉尘，安全环保
ü 数秒钟内就可以完成分裂，工作效率高
ü 可控制分裂方向，分裂精度高
ü 重量轻、操作简单、维护保养简便
ü 可以水下工作

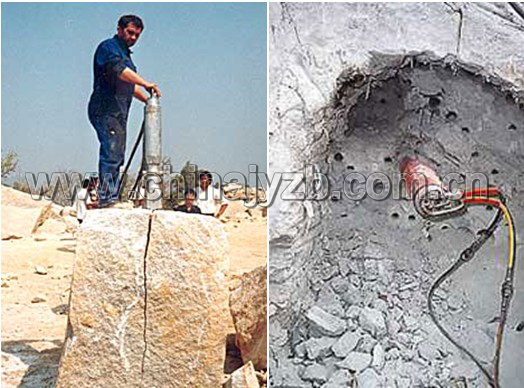

ü 可用于钢筋混凝土结构的破拆、岩石的分裂和破碎、采石场荒料的开采、电解槽和其他炉窑的大修等
ü 特别适用于各类应急抢险救援中的破拆工作
四、产品参数：
|
分裂机型 号 |
楔块组型 号 |
需钻孔直 径 (mm) |
最小钻孔深度 (mm) |
裂 纹宽 度 (mm) |
理 论分裂力 (吨) |
实际分裂力 (吨) |
重量 (kg) |
分裂机长 度 (mm) |
楔块组长 度 (mm) |
|
C2S |
N |
31-32 |
270 |
9 |
355 |
195 |
17 |
745 |
150 |
|
C4S |
N |
35-36 |
430 |
10 |
461 |
230 |
21 |
995 |
250 |
|
C4S |
WL |
35-38 |
540 |
14 |
333 |
190 |
22 |
1145 |
400 |
|
C9 |
N |
45-48 |
410 |
18-53 |
305 |
200 |
22 |
1020 |
230 |
|
C9 |
L |
48-50 |
580 |
18-53 |
305 |
200 |
23 |
1190 |
400 |
|
C12 |
N |
45-48 |
610 |
19-60 |
618 |
358 |
31 |
1290 |
380 |
|
C12 |
L |
45-48 |
680 |
15-44 |
824 |
413 |
32 |
1360 |
450 |
|
C12 |
W |
45-48 |
550 |
24-80 |
494 |
321 |
31 |
1250 |
320 |
五、岩石和混凝土分裂机主要应用领域
|
应用领域 |
适用范围 |
分裂机型号 |
|||
|
C2S |
C4S |
C9 |
C12 |
||
|
素混凝土和钢筋混凝土的拆除 |
素混凝土和轻型钢筋混凝土结构的拆除 |
|
|
● |
● |
|
加强型钢筋混凝土结构的拆除 |
|
|
○ |
● |
|
|
在封闭场所和难以接近的空间拆除 |
|
|
● |
● |
|
|
在狭窄空间的拆除 |
|
|
● |
○ |
|
|
混凝土墙壁拆除、水泥路面的破碎 |
|
|
● |
● |
|
|

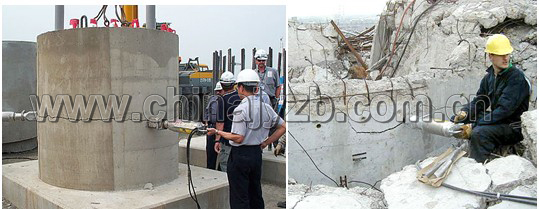

混凝土桩头剔除 |
|
|
● |
● |
|
|
烟囱拆除 |
|
|
● |
○ |
|
|
大块混凝土的二次破碎（如混凝土废物回收场的二次破碎等） |
|
|
● |
○ |
|
|
水下建筑物的拆除 |
|
|
● |
● |
|
|

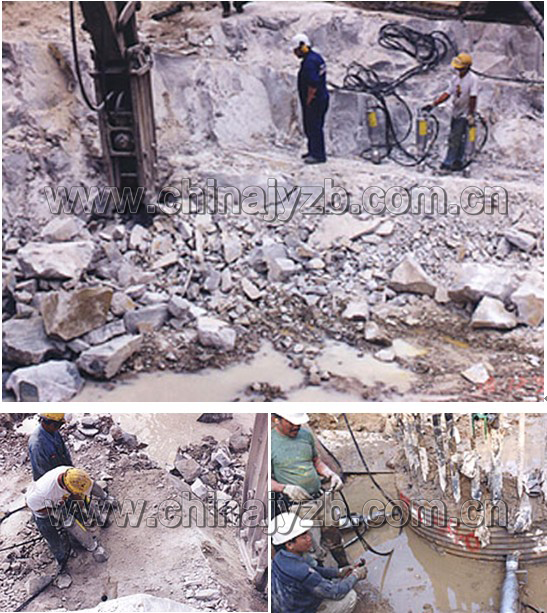

岩石的分裂与破碎 |
岩石开挖（如岩石沟渠、地基等的开挖） |
|
|
○ |
● |
|
岩石或矿石的二次分裂（二改） |
○ |
● |
● |
○ |
|
|
岩石隧道挖掘与扩大 |
● |
● |
● |
● |
|
|
地下管线挖掘（包括顶管中的岩石破碎、小型隧道挖掘等） |
● |
● |
● |
|
|
|

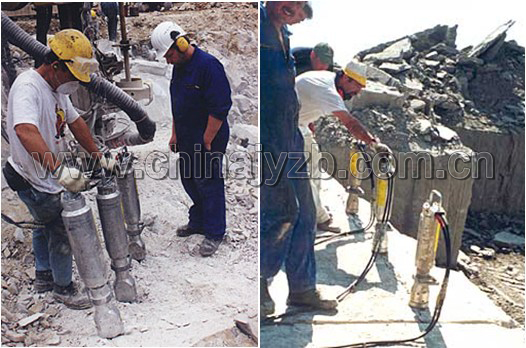

采石场荒料开采 |
大理石荒料开采
|
|
● |
|
|
|
花岗岩荒料开采
|
○ |
● |
|
● |
|
|
砂岩荒料开采
|
|
|
● |
|
|
|
其它方面的应用 |
电解铝厂电解槽的大修破碎
|
|
● |
○ |
|
|
应急抢险救援中的岩石和钢筋混凝土的破拆
|
○ |
|
● |
● |
|
备注：○ 适用 ● 非常适用
六、相关配件：
1) 高低压液压连接管
|
型号 |
长度/米¹ |
分裂机数量 |
|
S1 (10 m) |
10 |
1 |
|
S1 (20 m) |
20 |
1 |
|
S2 |
20 |
2 |
|
S3 |
20 |
3 |
|
S4 |
20 |
4 |
|
S5 |
20 |
5 |
2) 特殊润滑脂
中间楔块和反向楔块的压力面必须定期使用原装的达尔达特殊润滑脂进行润滑，以避免由于摩擦所引起的对机器的损坏和磨损。
容量号0,25 kg 1,00 kg 30,00 kg
3) 加大反向楔块
在进行第一次分裂之后，可以用加大反向楔块来继续加宽裂缝。只需简单操作就可以将加大反向楔块安装在分裂机上。加大反向楔块使用的结果，或者可以将较细的钢筋直接拉断，或者可以将较粗的钢筋进一步暴露出来，以便于其它的切割工具，如达尔达多功能液压剪，将其剪/割断。
|
适用分裂机型号 |
|
C 4 N |
|
C 9 N |
|
C 9 L |
|
C 10 SN |
|
C 12 N |
|
C 12 L |
|
C 12 W |
4) 扩大衬块
对于天然石材开采业来说，这些加大衬块可以用来进一步加宽第一次分裂后岩石和石块上的裂纹。
|
适用分裂机型号 |
|
C 2 SN |
|
C 4 N |
5) 压力壳
对于高强度的钢筋混凝土，有可能产成这样的情况：由于孔壁所受到的极高压强的作用而产生的“扩孔现象”，而混凝土并没有产生明显的裂纹。解决措施就是利用两个半壁的压力壳插入一个直径为100mm的中心钻孔，使分裂力作用在一个较大的面积上。这样就可以产生准确的裂缝，即使高强度的钢筋混凝土也可以被更好的分裂开。
|
适用分裂机型号 |
|
C 2 SN |
|
C 4 N |
6) 分流器
根据液压动力站型号的不同，可以利用不同的分流器同时驱动六个以下的分裂机。通过这种方法使它们的分裂力累加起来。
7) 快速接头
用快速接头可以将液压管迅速可靠地连接起来。
七、适用范围：
地震救援、矿山救援、抗洪抢险、突发事件救援、消防特勤、矿山开采、筑路修桥
