一、产品简介:

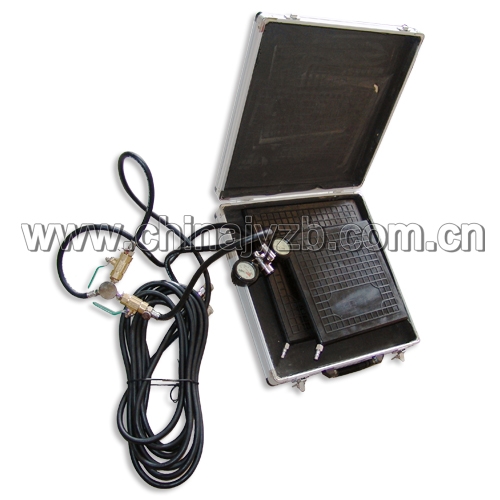

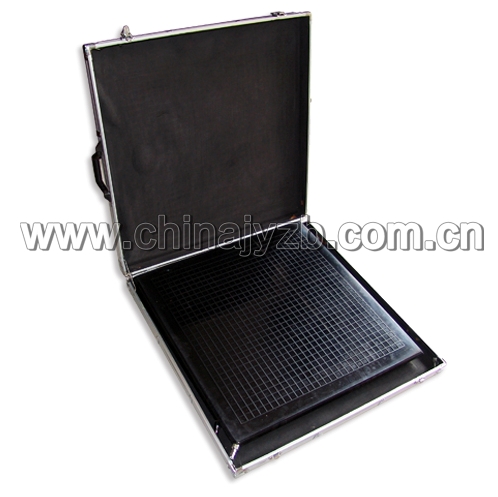

GRS1-68/0.8救援起重气垫采用芳族聚酰胺增强材料凯夫拉材料制成, 柔韧性高,耐腐蚀性强;超薄型设计(2.5cm),有2.5cm的缝隙便可插入气垫;表面防滑网纹、边缘加厚设计、耐磨。用于交通事故、房屋倒塌救援事故现场救援。具备抗静电、抗裂、耐磨、抗油、抗老化性能。由气源(高压气瓶或脚踏空气充填泵)提供动力。起重重量为1吨、3吨、6吨、8吨、 10吨、12吨、18吨、20吨、24吨、30吨、42吨、54吨、68.吨,额定工作压力:0.8MPa,产品符合Q/321203CXA010-2007《救援起重气垫》标准。
GRS1-68/0.8救援起重气垫是依靠气垫充气后产生的体积膨胀来起重的,通过减压阀和高压软管将起重气垫充气膨胀,重物就会慢慢被抬起。根据具体情况,可将多个起重气垫重叠使用,从而满足起重高度的要求。可用于抢救被重压陷人员、物体,举升和校正重型机械。
GRS1-68/0.8救援起重气垫用于普通起重设备不能工作的特殊场合:
1、抢救被重物压陷人员、物体;
2、地震后的救灾与营救工作;
3、支撑建筑起重机,修理重型建筑机械;
4、大型汽车、货车、牵引车等更换轮胎;
5、矿区火车复轨,移动铁路桥;
6、开采大理石和岩石块;
7、水下举重物体;
8、机械安装、管道维修。
二、工作原理

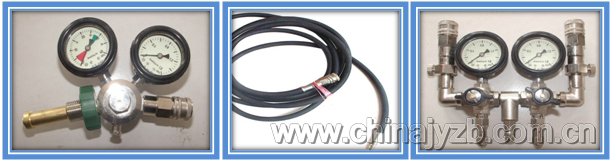

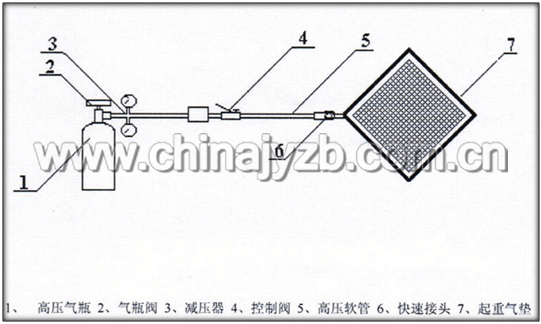

高压气瓶通过压力调节器(减压阀)的减压,将25MPa的高压空气降低到0.8MPa低压空气,0.8MPa低压空气通过双向控制器连接两个气垫或两个气囊,可完成两组起重操作。配置的双向控制器可连接两个气垫。
三、产品特点:
1.升举力极强,独立起重垫的起重压力从1吨~71吨。
2.升举速度快(10,000公斤4秒钟)
3.表面有防滑网纹
4.安全性能高,配备200/300巴压力调节器
四、产品参数:
材质:芳族聚酰胺, 其中含有高强度的Kevlar。
型 号 |
P1 |
P5 |
P 6 |
P 8 |
P10 |
P 12 |
P 18 |
P 20 |
P 24 |
P 30 |
P 40 |
P 54 |
P 68 |
面积(mm) |
150X150 |
250x250 |
300x300 |
350x350 |
370x370 |
390x390 |
470×520 |
500x500 |
560x560 |
650x650 |
750x750 |
860x860 |
960x960 |
厚度(mm) |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
起重能力(t) |
1.0 |
3.3 |
6.4 |
8.6 |
10.9 |
12.2 |
18.7 |
20.6 |
24.5 |
31 |
42 |
54.4 |
68.7 |
最大升举高度(mm) |
75 |
120 |
165 |
185 |
200 |
230 |
270 |
306 |
330 |
360 |
418 |
478 |
520 |
最大需气量(L) |
2.7 |
15.8 |
39.6 |
69.9 |
97 |
126.3 |
195.3 |
196.1 |
211.5 |
463 |
729 |
1117.8 |
1457.1 |
最大充气压力(bar) |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
测试压力(bar) |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
重量(kg) |
0.68 |
1.92 |
2.86 |
3.7 |
4.22 |
4.64 |
7.54 |
7.70 |
9.72 |
13.32 |
18.60 |
24.22 |
32.90 |
6.8升碳纤维瓶 |
9升碳纤维瓶 |
带瓶头阀、水容积:6.8L,气体容积:1835L,工作压力:30MPa,爆破压力:≥102MPa,气瓶重量:3.8KG |
带瓶头阀、水容积:9L,气体容积:2430L,工作压力:30MPa,爆破压力:≥102MPa,气瓶重量:5.1KG |
七、可选配套便携式空气压缩机:
1.工作压力:30MPa
2.充气速度: 100L/分, 6m3/H
3.充瓶时间:12L 0-200bar/2 4分
4.驱动方式:三相马达
5.功率: 3 Kw
6.噪音:83分贝
7.净重:39 Kg
8.体积: 35cm* 65cm* 39 cm

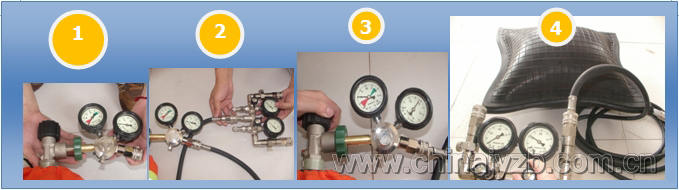

八、救援起重气垫使用方法:
1、将救援起重气垫从箱中取出,把气垫置于需要起重处,注意应避免放置于尖锐物体上(必要时可以多个气垫重叠使用,以满足起重高度)。
2、将快速接头接到气垫上,关闭控制阀上的放气旋钮。
3、打开气瓶阀,手动控制控制阀,让压缩空气缓缓通过减压法和高压软管向气垫充气,气垫充气后体积膨胀,重物被慢慢抬起,起重气垫处于工作状态。此时,应绝对注意抬升高度小于起重气垫的最大工作高度。
4、起重工作完成后,应先关闭气瓶阀,再打开控制阀的放气旋钮,手动控制阀,将气垫内压缩空气放完。
5、关闭控制阀,取下快速接头,装箱。
九、救援超重气垫的保养检查
1.救援起重气垫必须有专人负责管理;
2.救援起重气垫应放置在干燥、通风、远离热源及腐蚀性污染的地方;
3.每半年应把救援起重气垫连接起来,起重气垫在自由状态下充气,充气压力不超过
4.额定压力;
5.保证气瓶有足够压力的气体。
6.在正常便用情况下,保质期为二年。
