MT 3500便携式等离子产品工作原理及操作细则（四）设备的维保

四、设备的维保
4.设备的技术维护与射枪的拆装
    即时的对设备进行技术维护,机箱的技术维护包括对排风气孔和防护网的系统清理。
    射枪的技术维护是对其进行系统的检查，不时对射枪部件进行清理和更换。
禁止：
    --射枪工作时或在射枪线缆未断开的情况下，对设备进行技术维护。

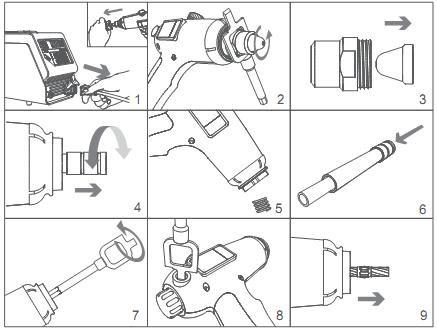

4.1 射枪的拆卸
    1.先确认射枪不工作且机箱指示灯“OFF关”亮着。然后断开射枪线缆与机箱的连接。取下保护罩。
    2.取出多用扳手(多用板手见配套设备），用它逆时针方向将射枪盖拧开。
    3.卸下射枪盖并取出喷嘴。
    4.来回拧动伸出的蒸发器部分，将蒸发器从射枪内抽出。
    5.射枪朝下，让弹簧从枪内滑出。（注意别把弹簧弄丢了）
    6.取出顶杆（见配套设备），用顶杆窄的一头顶住石英管的前部，从蒸发器粗的一端将其顶出。
    7.多用扳手钳逆时针方向将电极从电极杆上拧下来。
    8.取下保护螺塞，用多用扳手逆时针方向旋转固定电极杆的螺丝2-3圈，将其拧松。
如果螺丝太深拧不到，那么顺时针方向将启动按钮旋转一下。
    9.用手指或平嘴钳将电极杆从射枪内取出。注意在抽出电极杆的过程中，不要摇晃，保持其与射枪的同轴性。
    A) 喷嘴卡在射枪盖内-----可用顶杆将其顶出。
    B)喷嘴附着在蒸发器上了----将蒸发器和附着其上的喷嘴一同取出，再把射枪盖罩在喷嘴上,并将射枪盖的下缘对齐，然后射枪盖轻轻将喷嘴掰下来。
    C)电极熔化得很利害----（先执行6.1节中步骤8的操作）再将蒸发器连同电极杆一起从射枪内取出。
    D) 电极熔到电极棒上了---先将电极棒固定好,再用多用板手或平嘴钳将电极柠下来。
注意：
    操作中对铜制零件不可用力和摔打。
    A) 喷嘴卡在射枪盖内-----可用顶杆将其顶出。
    B)喷嘴附着在蒸发器上了----将蒸发器和附着其上的喷嘴一同取出，再把射枪盖罩在喷嘴上,并将射枪盖的下缘对齐，然后射枪盖轻轻将喷嘴掰下来。
    C)电极熔化得很利害----（先执行6.1节中步骤8的操作）再将蒸发器连同电极杆一起从射枪内取出。
    D) 电极熔到电极棒上了---先将电极棒固定好,再用多用板手或平嘴钳将电极柠下来。
注意：
    操作中对铜制零件不可用力和摔打。
 4.2射枪拆卸的特殊情况
    A) 喷嘴卡在射枪盖内-----可用顶杆将其顶出。
    B)喷嘴附着在蒸发器上了----将蒸发器和附着其上的喷嘴一同取出，再把射枪盖罩在喷嘴上,并将射枪盖的下缘对齐，然后射枪盖轻轻将喷嘴掰下来。
    C)电极熔化得很利害----（先执行6.1节中步骤8的操作）再将蒸发器连同电极杆一起从射枪内取出。
    D) 电极熔到电极棒上了---先将电极棒固定好,再用多用板手或平嘴钳将电极柠下来。
注意：
    操作中对铜制零件不可用力和摔打。
4.3 蒸发器部分的检查
    如果您使用的水所含较高的矿物质,那么蒸发器上慢慢的会形成水垢----为除去水垢,需先把蒸发器放入水中弄湿，再用钢丝刷将水垢除去。在允许的情况下为射枪注液最好使用蒸馏水。
    当需要除去石英管上附着的碳黑，需将它放入醋酸溶液（或氯化铁）中浸泡几个小时。在特殊情况下，可用微米砂纸(例:300#水砂纸)来清理。如果还是不能清理掉附着的铜，那么在后面的步骤中（第6.6节内的步骤4）将石英管附铜的一端放到靠蒸发器较细的一头，或者直接拿新的石英管将其换掉。
    如发现石英管破碎或出现裂纹，请更换石英管。
    确认蒸发器内两个辐射状弹簧的完好。如弹簧损坏，则需将其更换。
    确认电极部分不需太用力，即可放入石英管内。
4.4 电极部分的检查（电极杆与电极）
    检查电极的端部，当在电极中心，出现超过0.3mm的凹陷（同时还有铜熔化的痕迹）。用锉刀将其清除，并使电极头保持圆锥形。
    测量电极长度，如其长度低于15mm（ 不包括螺纹部分），则需更换电极。
    在电极的螺纹上抹上石墨油膏，（以防止电极与电极杆熔接上）。
    将电极拧到电极杆上，并用多用扳手将其拧紧，但不得太用力（见图）。用抹布将多余的石墨膏擦净。在平面上滚动电极部分以检查电极与电极杆的同轴性。必要时需将其校直
注意：
    --更换电极时，可以不将电极杆从射枪内取出。
    --当用锉刀清理完电极后，一定要检查一下电极的长度。之后用砂纸将电极打磨光滑。
4.5喷嘴的检查
    当切割喷嘴孔径超过1.3mm，焊接喷嘴孔径超过2.4mm时，需更换新的喷嘴。切割喷嘴可当作焊接喷嘴用，只需用2.2mm钻头将喷嘴孔钻开。
4.6射枪的组装
    1)按顺时针方向将启动按钮拧到头。
    2)将电极部分插入射枪底部。以中轴为中心旋转电极杆。使其细的一端平面插入到固定部分。（如电极杆无法旋转则意味着平面部分已固定好）用多用扳手的规尺将焊接射枪电极伸出外壳的长度设为19mm(扳手上的红色标示点)。而切割射枪的电极伸出长度为17mm(绿色标示点)。
    3)顺时针方向将固定电极杆的螺丝拧紧。再直着向外拉一下电极杆。确认已固定牢。在固定螺丝上安装保护螺塞。
    4)从蒸发器粗的一端将石英管插入，不需太用力。
    5)把蒸发器小头放置在木制平面上。安装时用顶杆粗的一端将石英管从蒸发器粗的一端顶入。并保证石英管的底部与蒸发器细的一端平面保持平齐。
    6)在蒸发器上套上螺旋弹簧。
    7)来回拧动蒸发器，轻轻地将其套到电极杆上。注意不要偏斜。
    8)取出要用的喷嘴并将其放入射枪盖中。
    9)将带喷嘴的射枪盖罩到蒸发器突出部分。注意喷嘴位置不能偏移。再按顺时针方向用多用扳手将射枪盖拧紧。.
禁止：
    从蒸发器细的一端插入石英管。

具体产品参数请点击 MT 3500便携式等离子切割机 进行查看。
